Автоматизация систем вентиляции

Задача

Автоматизировать системы приточно-вытяжной вентиляции здания административно-бытового комплекса.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

Так как протяженность кабельных сетей большая, а узлы систем установлены в труднодоступных местах: в шахтах, на техническом этаже, в специально предназначенных нишах внутри стен – возникает необходимость в щитах дистанционного управления. В щиты поступает вся информация о работе вентиляторов, датчиков температуры, датчиков перепада давления и пр. Также в них установлены автоматические выключатели, отвечающие за функционирование приборов.

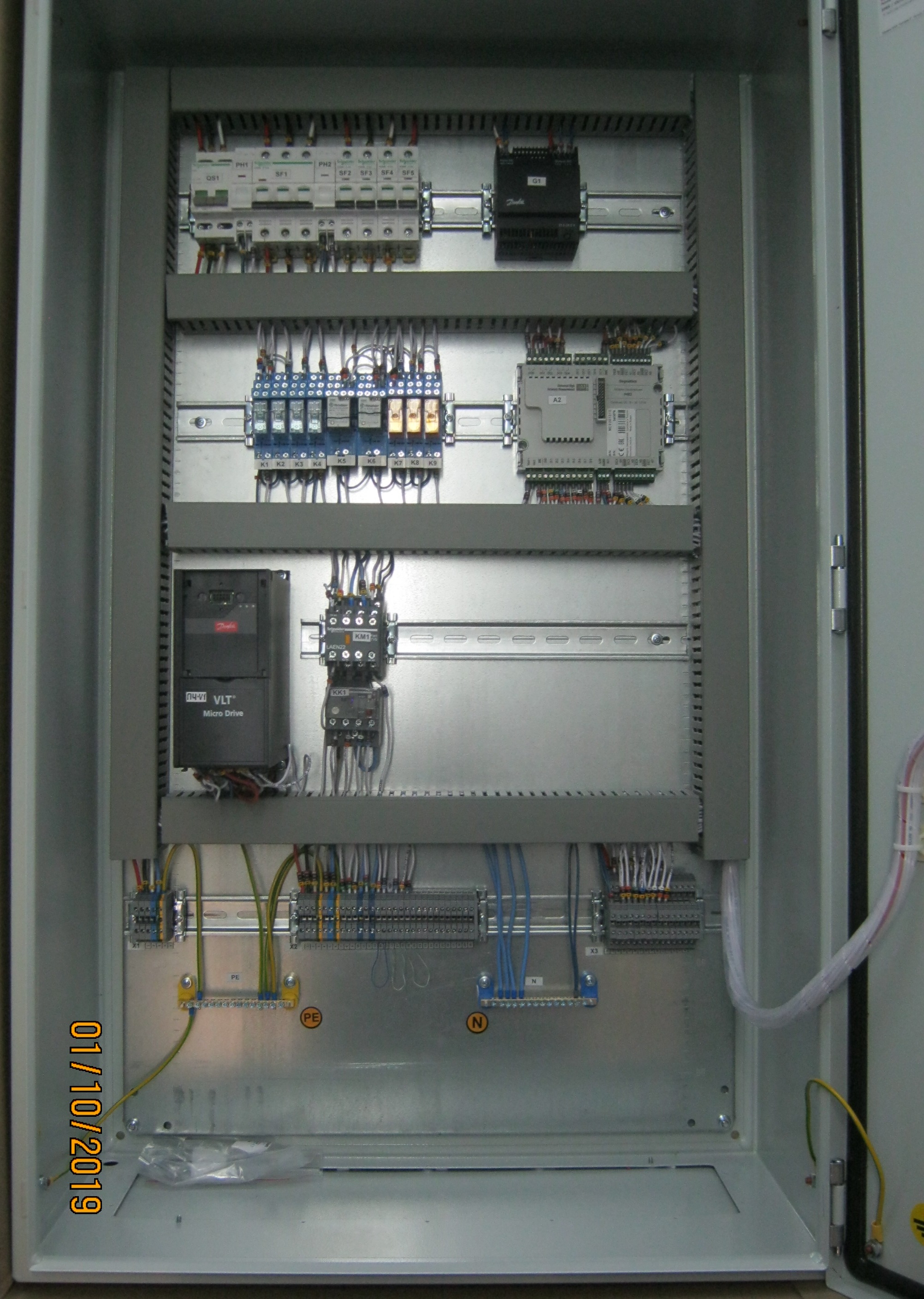

Всего было собрано и смонтировано 6 шкафов автоматизации:

  • 5 - для управления приточно-вытяжными системами;
  • 1 - для управления компрессорно-конденсаторным агрегатом.

Проектом предусматривалась сборка и монтаж шкафов автоматизации, подведение электрического питания к ним, а также прокладка кабельных трасс к узлам системы вентиляции.

Основные функции ЩУВ:

  • контроль над оборудованием, входящим в системы вентиляции;
  • защита кабелей и агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
  • программирование работы всей системы или отдельных агрегатов на заданные уставки;
  • обеспечение индикации, которая отображает состояние системы;
  • поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
  • контроль над степенью загрязнения фильтров;

Также была предусмотрена и реализована функция отключение электропитания при возникновении аварийных ситуаций.

Щиты были установлены на техническом этаже здания, в помещении ВРУ и серверной.

Для прокладки кабельных трасс сотрудниками НПО "Кедр" были смонтированы кабельные лотки DKC. При необходимости ответвлений от кабельных лотков использована гофрированная труба.

Для обеспечения безопасности все проложенные лотки были заземлены.

Результат

В результате выполненных работ, построена система позволяющая обеспечивать надлежащие условия движения воздуха в помещениях административно-бытового комплекса.
