Задача

Монтаж систем IP-видеонаблюдения, ЛВС, СКУД в ТЦ "АШАН"

Видеонаблюдение Видеонаблюдение Видеоаналитика Видеоаналитика СКУД СКУД Системы передачи данных Системы передачи данных СКС СКС ЛКС ЛКС

Объект

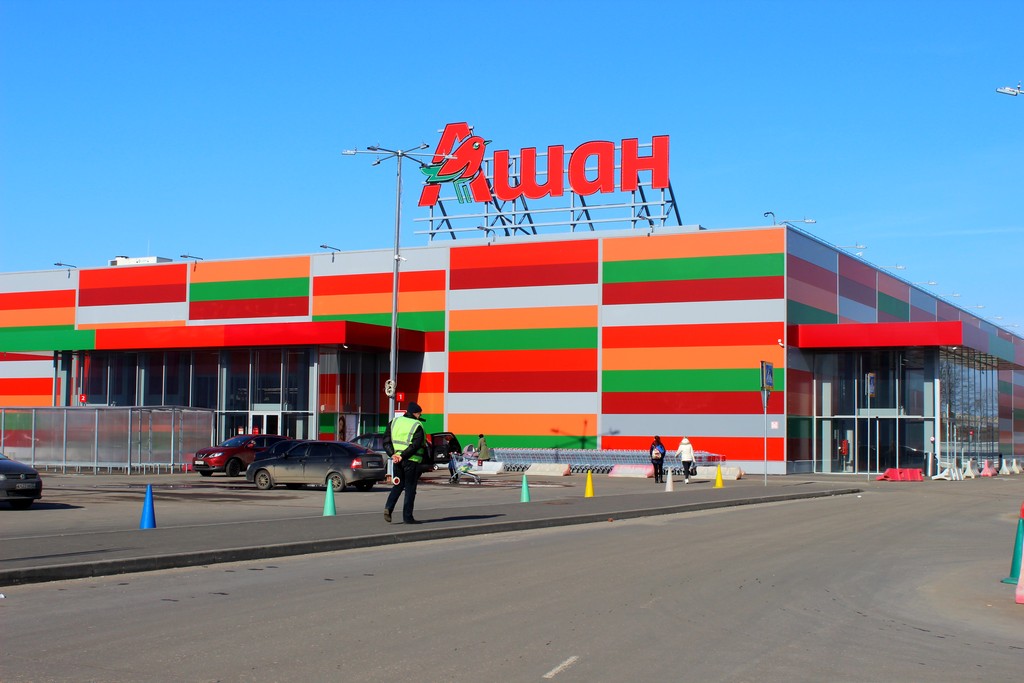

Торговый центр "АШАН"   Торговый центр "АШАН"
О заказчике
ABI MALL
Реализация

В июле-ноябре 2016 года нашими сотрудниками с привлечением субподрядных организаций был выполнен монтаж систем IP-видеонаблюдения, ЛВС, СКУД и линейных кабельных сооружений в здании торгового центра "АШАН".
Качественная характеристика реализованного проекта:

  • смонтирована система линейных кабельных сооружений на базе перфорированных лотков "DKC";
  • собраны и установлены 19'' напольные шкафы 47U и настенные шкафы 9U "Hyperline" с активным оборудованием систем видеонаблюдения и ЛВС;
  • установлено около 100 IP-видеокамер "Beward";
  • организовано электропитание IP-видеокамер по технологии PoE от коммутаторов "D-Link" и "NSGate";
  • установлено 6 видеосерверов "DEPO" с ПО "Macroscop";
  • организовано рабочее место оператора видеонаблюдения на базе рабочей станции "DEPO" c установленным ПО "Macroscop" и ЖК-телевизоров "Philips";
  • построена локальная вычислительная сеть на управляемых коммутаторах "D-Link" интегрированная в существующую ЛВС ТК "Мегаторг";
  • организована сеть Wi-Fi внутри торгового центра на беспроводных точках доступа "D-Link";
  • установлена система подсчёта посетителей на датчиках "CountMax";
  • оборудовано 25 точек прохода: контроллерами "Болид", считывателями, кнопками выхода, кнопками аварийной разблокировки, электромагнитными замками, магнитоконтактными извещателями, доводчиками;
  • установлен сервер СКУД на базе персонального компьютера и ПО "Орион Про";
  • предусмотрена автоматическая разблокировка при пожаре путём интеграции системы контроля доступом с пожарной сигнализацией здания;
  • организовано гарантированное электропитание активного оборудования видеонаблюдения, ЛВС и сервера СКУД от источников бесперебойного питания "APC";
  • выпущена исполнительная документация на смонтированные системы (пояснительная записка, планы, схемы, таблицы коммутаций, кабельные журналы, спецификации и т.д.).

Количественные показатели реализованного проекта:

  • 1 км металлических лотков;
  • 120 м кабель-каналов;
  • 0,7 км гибких гофрированных ПВХ труб;
  • 2,1 км металлических рукавов;
  • 2,2 км сигнальных кабельных линий;
  • 9,2 км "витой пары";
  • 2,2 км уличной экранированной "витой пары";
  • 5,6 км волоконно-оптических кабельных линий;
  • 4,7 км кабельных линий электропитания.
Особенности

Проект был реализован в рекордно сжатые сроки. Системы работают без нареканий.

Результат

Заказчик получил комплексную систему безопасности и связи, включающую в себя системы IP-видеонаблюдения и контроля доступом, а также локальную вычислительную сеть.
Реализованная система IP-видеонаблюдения позволяет:

  • вести визуальный контроль за охраняемой территорией как внутри торгового центра, так и снаружи - на автомобильной парковке, в том числе в условиях недостаточной освещённости (ночью), что позволяет повысить безопасность посетителей и степень сохранности материальных ценностей;
  • получать расширенный объём информации о состоянии охраняемого объекта благодаря подключенным интеллектуальным модулям видеоаналитики;
  • просматривать видеоархив как по любой из видеокамер, так и в режиме мультиплексированной картинки;
  • осуществлять интерактивный поиск по видеоархиву;

Интеллектуальная система видеоаналитики позволяет:

  • обнаруживать оставленные неподвижные предметы в охраняемой зоне и оповещать об этом оператора;
  • автоматически детектировать лица в видеопотоке;
  • просматривать видеофрагменты, соответствующие моменту обнаружения необходимого лица;
  • искать и отображать все лица, обнаруженные за определенный отрезок времени;
  • искать в архивных записях всех камер видеофрагменты, содержащие объекты (людей, автомобили) заданного размера, цвета, местоположения в кадре;
  • в режиме "перехват" - подавать оператору сигнал при появлении похожего объекта в поле зрения любой из камер.

Реализованная система контроля доступом позволяет:

  • осуществлять доступ через точки прохода при считывании зарегестрированной в системе карты доступа, имеющей сответсвующие права доступа в данную зону в данный временной интервал;
  • контролировать состояние дверей точек прохода (открыто/закрыто) и формировать соответствующие тревожные сообщения;
  • разблокировать вручную точки прохода изнутри без ключа в случае аварийных ситуаций;
  • разблокировать автоматически точки прохода в случае пожара;
  • отображать состояние точек прохода на интерактивных графических планах объекта;
  • печатать на картах доступа на специализированном принтере данных о владельце карты (ФИО, фото и т.д.);
  • вести учёт рабочего времени сотрудников, анализ и контроль соблюдения ими трудовой дисциплины.

Реализованная локальная вычислительная сеть позволяет:

  • вести обмен данными посредством организованных виртуальных локальных вычислительных сетей (VLAN), что даёт возможность логически разделить устройства, которые физически подключенны к одним и тем же коммутаторам;
  • объединить локальную сеть ТЦ "АШАН" в сущ. сетью здания ТК "Мегаторг".
