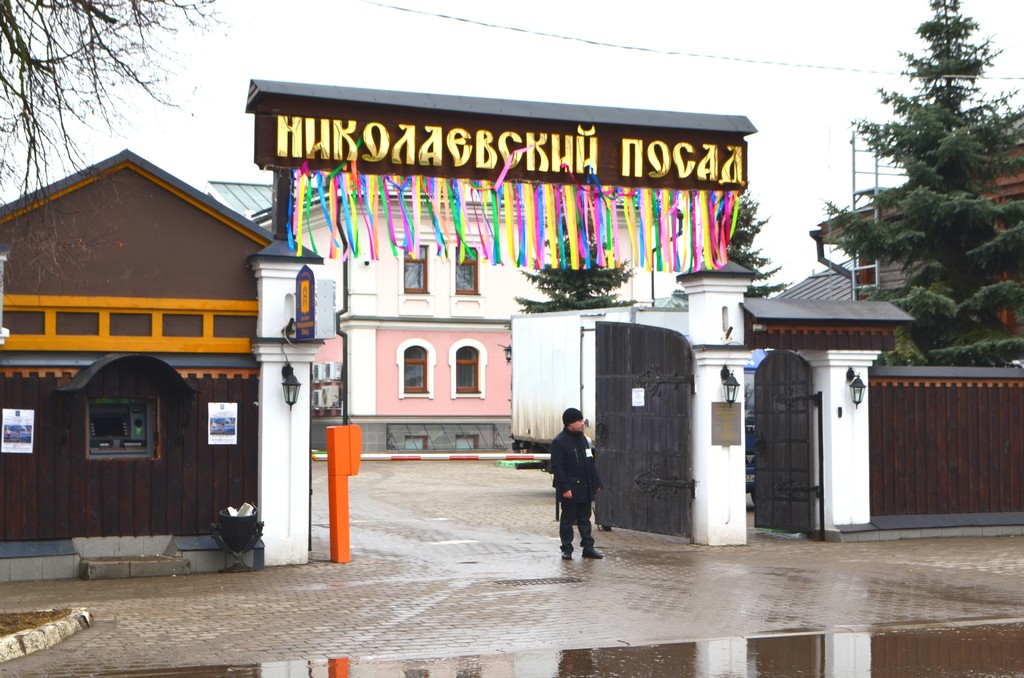

Арт-отель «Николаевский Посад»

ОПС СОУЭ

Задача

Проектирование и монтаж системы охранно-пожарной сигнализации (ОПС) и системы оповещения и управления эвакуацией (СОУЭ) зданий, входящих в состав гостиничного комплекса "Николаевский Посад".

ОПС ОПС СОУЭ СОУЭ

О заказчике
Арт-отель «Николаевский Посад»
Реализация

В 2008 году специалисты ООО "НПО "Кедр" получили задание на оснащение системами ОПС и СОУЭ помещений зданий, входящих в гостиничный комплекс "Николаевский Посад". Оснащение должно было проводиться одновременно с производством строительных и отделочных работ, чтобы по окончании отделки Заказчик мог сразу начинать эксплуатацию строения. Такой подход также позволяет проводить большое количество скрытых работ, например, укладку кабеля в штробы, с минимальных влиянием на внутреннюю отделку помещений. При этом, однако, время на проведение проектных работ сокращается до минимума, а возможности предпроектного обследования объекта крайне ограничены. Монтажные работы необходимо производить в течение жестко заданных сроков, по окончании которых внесение изменений в топологию систем охраны становится практически невозможным.
Согласно Техническому Заданию, в каждом здании предусматривалась установка системы ОПС и СОУЭ. В качестве головного оборудования системы ОПС было выбрано оборудование производства ЗАО "НВП "Болид", объединяемое в интегрированную систему охраны "Орион". Такое решение было обусловлено следующими особенностями ИСО "Орион":

  • все приборы осуществляют информационный обмен с пультом управления, что позволяет контролировать состояние всего оборудования с одного рабочего места оператора систем охраны;
  • приборы с разными функциями без потери взаимосвязи могут быть разнесены по территории объекта, смонтированы в отдельных помещениях (аппаратных) или в недоступных посторонним местах (запотолочном пространстве);
  • возможности управления охранной сигнализацией расширяются за счет объединения шлейфов сигнализации в группы (разделы охраны);
  • образуются перекрестные логические связи между шлейфами сигнализации одного прибора и релейными выходами другого;
  • информационные команды, передаваемые по общей линии связи, приходят на смену релейным сигналам управления и сопутствующим соединительным кабелям;
  • автоматизированы процедуры управления разделами охраны (группами шлейфов сигнализации) и группами релейных выходов;
  • массовые процедуры постановки на охрану и снятия с охраны выполняются в один клик или автоматически — по сценариям и временному расписанию;
  • гибкая система формирования отчетов полностью удовлетворяет запросы службы безопасности и эксплуатации;
  • унификация оборудования существенно ускоряет проектирование и монтаж системы, а также облегчает ее эксплуатацию и техническое обслуживание.

В качестве головного оборудования СОУЭ было выбрано оборудование торговой марки "JEDIA". На момент производства работ данная система речевого оповещения была одной из лучших на российском рынке, предоставляя широкий функционал и хорошее качество звучания за разумные деньги, превосходя своих ближайших конкурентов по соотношению "цена-качество".
В общем случае состав систем в каждом здании был практически идентичен. Системы включали в себя:

  • оборудование системы охранно-пожарной сигнализации - контроллеры двухпроводной линии связи, пожарные и охранные извещатели различного назначения;
  • оборудование системы оповещения и управления эвакуацией - релейные пусковые блоки, головное оборудование системы речевого оповещения (блоки речевого оповещения, усилители и т.д.), световые оповещатели (табло "ВЫХОД"), настенные и потолочные громкоговорители;
  • источники электропитания системы ОПС и СОУЭ;
  • соединительные линии системы ОПС и СОУЭ;
  • трансляционное оборудование и линии интерфейса RS-485 компании "Болид".

Всего в период с 2008 по 2010 год системами охраны и оповещения было оборудовано 11 строений: гостиничные корпуса, физкультурно-оздоровительный корпус, административно-хозяйственный корпус и другие. В 2014 году системой ОПС и СОУЭ были оборудованы здания складов, в 2016 году - помещения шатровых построек.
За время производства работ было смонтировано:

  • 716 дымовых и тепловых пожарных извещателей;
  • 80 ручных пожарных извещателей;
  • 110 световых (табло «ВЫХОД») пожарных оповещателей;
  • 462 звуковых и речевых пожарных оповещаля;
  • 678 магнитоконтактных охранных извещателей;
  • 228 звуковых охранных извещателей;
  • 386 оптикоэлектронных охранных извещателей;
  • 331 адресный расширитель различной емкости для включения неадресных устройств пожарной автоматики и неадресных извещателей в двухпроводную линию связи;
  • 31 контроллер двухпроводной линии связи;
  • 14 пусковых релейных блоков;
  • 19 приборов системы речевого оповещения (блоки речевых сообщений, усилители и т.д.);
  • 14 приборов для трансляции интерфейся RS-485 через сеть Ethernet;
  • 22 источника электропитания 12 В;
  • 11140 метров двухпроводных линий связи;
  • 4750 метров линий оповещения;
  • 14800 метров ПВХ трубы, металлорукава и кабельных коробов различного сечения;
  • рабочее место оператора ИСО "Орион" - пульт "С2000М", персональный компьютер с программным обеспечением "Орион".

По окончании работ по каждому строению была подготовлена и передана Заказчику исполнительная документация (планы размещения оборудования, схемы подключения, спецификации и т.д.) на все установленные системы. В дальнейшем при внесении изменений в уже установленные и работающие системы, например, в связи с перепланировками, документация дорабатывалась совместно с представителями Заказчика.

Особенности

Применение на защищаемом объекте интегрированной системы охраны "Орион" дало возможность объединить системы охраны всех зданий на центральном посту охраны с выводом тревожных сигналов на локальное оборудование. Таким образом, персонал объекта получил возможность максимально оперативно реагировать на возникающие тревоги, координировать свои действия и получать наглядную и своевременную информацию об изменении ситуации на защищаемой территории.
Также ИСО "Орион", благодаря своей модульной структуре, позволяет изменять отдельные части системы без вреда для общего функционала, а также практически неограниченно наращивать размер системы путем подключения к ней вновь устанавливаемых на объекте автоматических установок пожарной сигнализации, систем охранной сигнализации и систем контроля и управления доступом.

Результат

В результате проведения работ на объекте была спроектирована и смонтирована система охранно-пожарной сигнализации на базе оборудования компании "Болид", входящего в ИСО "Орион".
