Диспетчеризация инженерных систем

Задача

Оборудовать торговый центр средствами автоматизации и диспетчеризации инженерных систем здания.

SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект

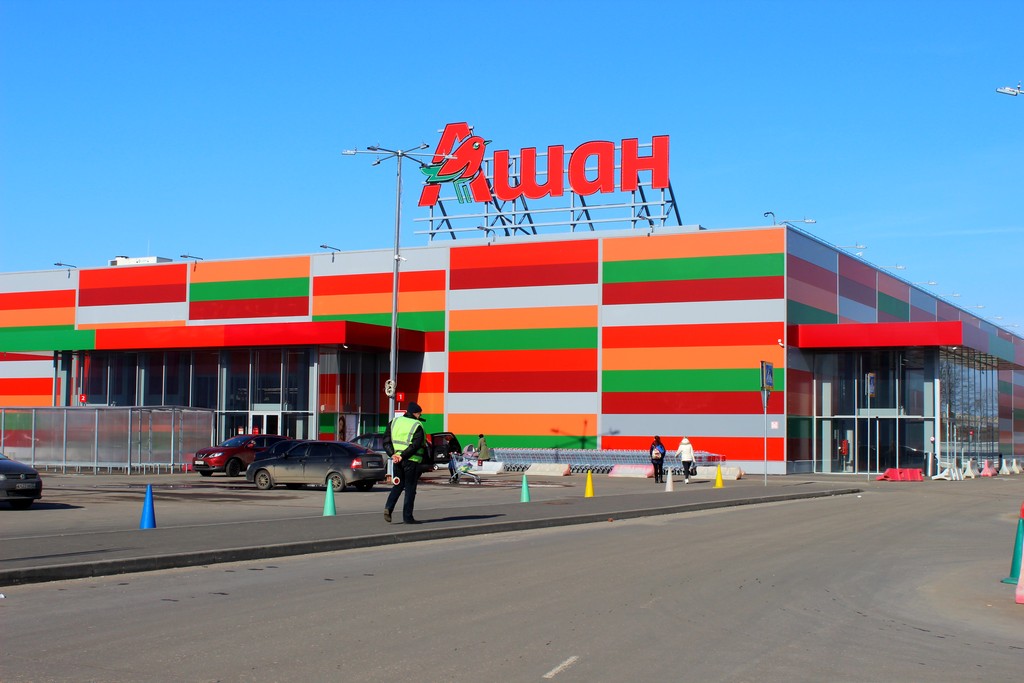

Торговый центр "Ашан"   Торговый центр "Ашан"
О заказчике
ABI MALL
Реализация

Назначение системы – оперативный контроль и управление различными инженерными системами здания с центрального диспетчерского пульта, а также с удаленных рабочих мест.
Оборудование, подлежащее диспетчеризации располагается в значительном отдалении друг от друга, следовательно было необходимо организовать промежуточные узлы, в которых бы устанавливались необходимые компоненты для сбора, преобразования и передачи сигналов.

Проектом предусматривалось установка пяти шкафов диспетчеризации.

Основой физического уровня реализуемого проекта послужил контроллер российского производства –«Овен – ПЛК 100».

Диспетчеризации подлежат следующие системы здания:

  • крышные кондиционеры;
  • индивидуальный тепловой пункт;
  • воздушные тепловые завесы;
  • раздвижные двери;
  • водомерный узел и повысительная насосная станция;
  • распределительная трансформаторная подстанция;
  • узлы учета электроэнергии;
  • обогрев воронок ливнеприемников;
  • узел учета тепла;
  • канализационная насосная станция;

Ядром системы является программно-аппаратный комплекс Круг-2000 позволяющий

  • вести сбор, обработку и архивирование информации, получаемой от инженерных систем здания;
  • отображать получаемую информацию в виде интуитивно понятных мнемосхем;
  • формировать отчёты в распространённых форматах (например, Word, Excel), строить графики и диаграммы и т.п.;
  • управлять работой инженерных систем здания;
  • передавать информацию об ошибках и авариях посредством SMS;

Сотрудники НПО «Кедр» тщательно контролировали и исполняли каждый этап работ начиная от проектирования системы, подбора оборудования, его поставки, сборки, монтажа до пуско-наладки, финальной отладки, настройке программного обеспечения и сдаче объекта в эксплуатацию.

Результат

В результате Заказчик получил систему, охватывающую наиболее значимые узлы здания, позволяющую контролировать и управлять состоянием этих систем. Оповещение посредствам SMS позволило в кратчайшие сроки получать информацию о нештатных ситуациях в случае отсутствия дежурного, а следовательно оперативно принимать меры к устранению таковых. Также система позволила выявлять не корректно работающие элементы и получать уведомления о неисправностях.
