ABI PRODUCT

Диспетчеризация систем холодоснабжения и вентиляции

Задача

Оборудовать здание склада колбасных изделий системой диспетчеризации систем холодоснабжения и вентиляции.

SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

Проектом предусматривалось построение системы диспетчеризации для уже смонтированных отдельных систем автоматизации, каждая из которых управляется отдельным шкафом автоматики.

Каждый автономный шкаф автоматики оборудован программируемым контроллером типа Segnetics SMH4 или Pixel и способен работать в полностью автономном режиме, обеспечивая:

  • контроль работы вентиляционных устройств на основе показаний датчиков;
  • управление вентиляционными устройствами для достижения заданных уставок;
  • хранение в памяти контроллера уставок и настроек;
  • выполнение алгоритмов регулирования, последовательностей включения и выключения, заданных алгоритмом контроллера;
  • диагностика аварийных ситуаций, хранение в памяти контроллера аварийных событий.

Для реализации системы диспетчеризации выбрано программное обеспечение семейства MasterSCADA 4D.

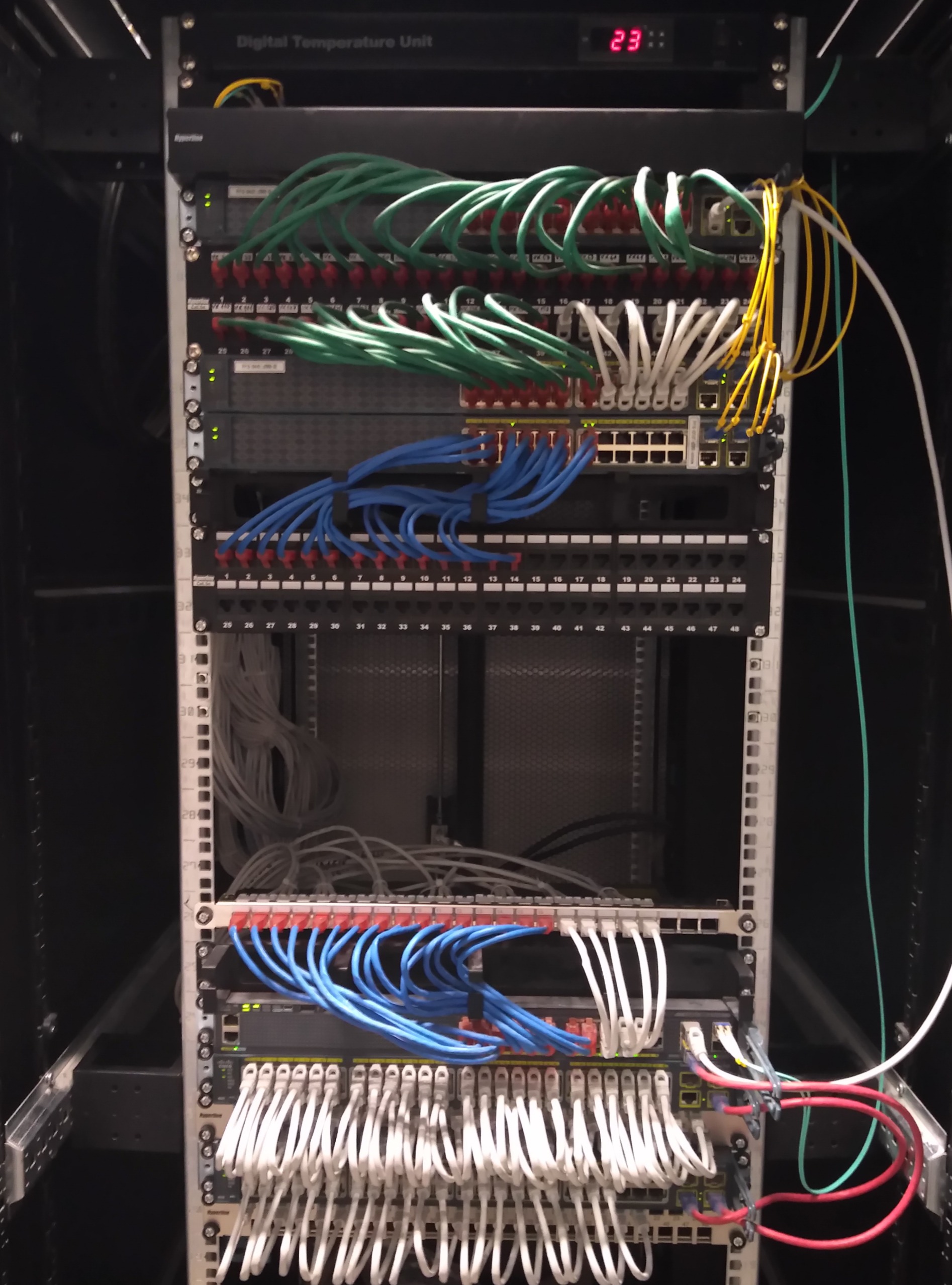

В качестве удаленного рабочего места (клиента) предполагается использование любого существующего компьютера сотрудника. Доступ клиента к системе диспетчеризации осуществляется через любой браузер с поддержкой HTML5 через корпоративную СКС заказчика.

Связь с программируемыми контроллерами осуществляется через штатный Ethernet интерфейс контроллеров по протоколу Modbus TCP.

Проект в MasterScada имеет иерархическую структуру. Главный объект содержит мнемосхему навигации между отдельными проектами и окно настройки отправки отчетов.

Каждый из дочерних объектов содержит:

  • мнемосхему, демонстрирующую назначение вентиляционных установок (приток, вытяжка, рециркуляция, компрессорно-конденсаторный агрегат), статусы работы и ключевые показания;
  • отчет с основными параметрами вентиляционной установки в табличном виде;
  • алгоритмы формирования и отправки отчета по Email;
  • объекты вентиляционных установок.

Перед передачей системы в эксплуатацию, сотрудниками НПО "Кедр" был выполнен полный комплекс пуско-наладочных работ.

Особенности

Конфигурация проектируемой системы диспетчеризации допускает её дальнейшее расширение и модернизацию.

Результат

В результате выполненных работ, построена система диспетчеризации (SCADA) для удаленного контроля шкафов управления, с функциями:

  • прием обработанных контроллером показаний датчиков;
  • прием состояний управляемых вентиляционных устройств и всей вентиляционной установки в целом;
  • прием аварийных событий;
  • передача команд управления включения/выключения и изменения режимов работы вентиляционной установки;
  • передача на контроллер ключевых уставок.
