Государственное научное учреждение «Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии»

АУПС СОУЭ

Задача

Выполнить проектирование автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией здания корпуса №33 (производственного корпуса) ГНУ ВНИИВВиМ Россельхозакадемии.

ОПС ОПС СОУЭ СОУЭ

Объект

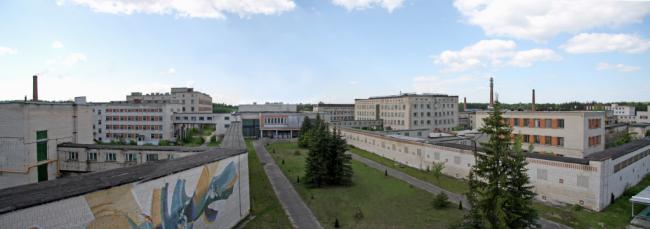

Корпус №33 (производственный)
О заказчике
Государственное научное учреждение «Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии»
Реализация

В 2010 году специалистами ООО "НПО "Кедр" был разработан проект на автоматическую установку пожарной сигнализации и системы оповещения и управления эвакуацией здания корпуса №33 (производственного корпуса) ГНУ ВНИИВВиМ Россельхозакадемии.
Разработка проектной документации включала в себя предпроектное обследование здания, сверку соответствия фактического назначения помещений представленной экспликации, корректировку представленных Заказчиком планов помещений в связи с прошедшими перепланировками, выбор типов пожарных извещателей с учетом назначения помещений, архитектурных и технологических особенностей и видов пожарной нагрузки, подготовку эскизных планов размещения оборудования, согласование с Заказчиком эскизных планов, качественного и количественного состава оборудования и способов прокладки кабельных трасс.
В качестве основного оборудования для защиты объекта было выбрано оборудование производства ЗАО "НВП "Болид", объединяемое в интегрированную систему охраны "Орион" на базе ранее спроектированного головного оборудования.
Преобладающим фактором пожара для всех помещений здания является дым, поэтому проектом предусматривается оснащение помещений адресно-аналоговыми дымовыми извещателями, которые подключаются в двухпроводные линии связи контроллеров "С2000-КДЛ". Около лестничных клеток и выходов из здания предусматривается установка адресных ручных пожарных извещателей.
В здании, согласно нормативным документам, была предусмотрена система оповещения и управления эвакуацией второго типа, включающая в себя установку звуковых пожарных оповещателей и световых табло "ВЫХОД". Запуск СОУЭ осуществляется с помощью выходных реле контрольно-пусковых блоков "С2000-КПБ". Размещение звуковых оповещателей произведено согласно приведенному в проекте акустическому расчету с учетом геометрии помещений и направления распространения звука.
Головное оборудование корпуса ремонтно-эксплуатационной службы подключается к ранее спроектированному головному оборудованию интегрированной системы охраны "ОРИОН" института с помощью интерфейса RS-485, передаваемого через существующую локальную вычислительную сеть объекта с помощью преобразователя интерфейсов "С2000-Ethernet".
Предусматривается подключение оборудования АУПС и СОУЭ к резервированным источникам электропитания производства компаний "Болид" и "Бастион" с резервированием от аккумуляторных батарей. Выбор характеристик и количества аккумуляторных батарей обоснован приведенным в проекте расчетом электропитания оборудования.
Прокладка кабельных линий осуществляется: по подвальному и техническому этажам - в гофрированных ПВХ трубах, по этажам с первого по четвертый - в пластиковых кабельных коробах.
Всего проект предусматривает установку более 800 пожарных извещателей и более 300 пожарных оповещателей, а также прокладку более 9 км кабельных трасс.

Особенности

В 2009 году для нужд Государственного научного учреждения Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии Российской академии сельскохозяйственных наук в ООО "НПО "Кедр" был выполнен проект АУПС, предусматривающий, в числе прочего, установку головного оборудования интегрированной системы охраны "Орион" в составе пульта "С2000М" и автоматизированного рабочего места оператора системы, представляющего собой персональный компьютер с пакетом программ "Орион".
Применение на защищаемом объекте данной системы дало возможность создания централизованной системы защиты объекта путем добавления к уже существующим системам вновь устанавливаемых в качестве дополнительных "модулей". Использование единообразного оборудования позволило существенно ускорить процесс проектирования, а также облегчить эксплуатацию и техническое обслуживание системы для Заказчика.

Результат

В результате проведения проектных работ Заказчику был предоставлен рабочий проект автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией помещений корпуса №33 (производственного корпуса).
Общий состав проекта:

  • планы размещения оборудования и проводок;
  • планы размещения закладных элементов;
  • структурная схема системы;
  • схемы подключения оборудования;
  • чертеж размещения головного оборудования;
  • спецификации оборудования и материалов;
  • пояснительная записка с акустическим и токовым расчетами;
  • таблица адресов и размещения извещателей;
  • таблица конфигурирования приборов "С2000-КДЛ" и "С2000-КПБ";
  • сметная документация.
