Государственное научное учреждение «Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии»

АУПС СОУЭ

Задача

Выполнить проектирование автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией зданий корпуса №2, склада №4 и строения №15 ГНУ ВНИИВВиМ Россельхозакадемии.

ОПС СОУЭ

Государственное научное учреждение «Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии»

2009

Объект

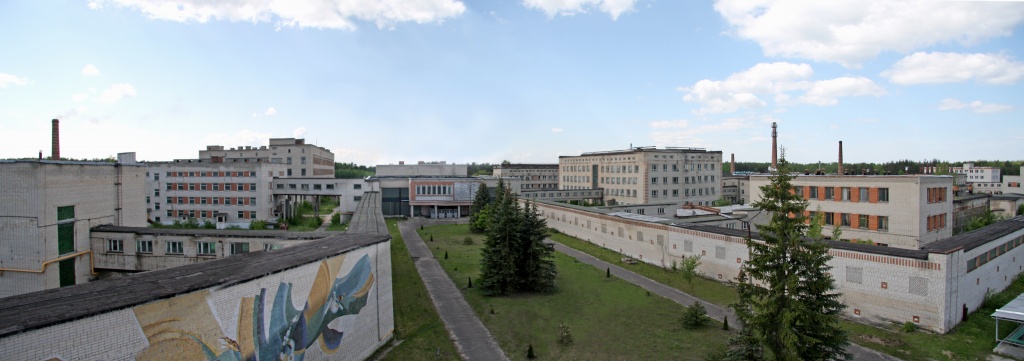

Корпус №2, склад №4, строение №15

О заказчике

Государственное научное учреждение «Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии»

Реализация

В 2009 году специалистами ООО "НПО "Кедр" был разработан проект на автоматическую установку пожарной сигнализации и системы оповещения и управления эвакуацией зданий корпуса №2, склада №4 и строения №15 ГНУ ВНИИВВиМ Россельхозакадемии.
Разработка проектной документации включала в себя предпроектное обследование зданий, сверку соответствия фактического назначения помещений представленным экспликациям, корректировку представленных Заказчиком планов помещений в связи с прошедшими перепланировками, выбор типов пожарных извещателей с учетом назначения помещений и видов пожарной нагрузки, подготовку эскизных планов размещения оборудования, согласование с Заказчиком эскизных планов, качественного и количественного состава оборудования и способов прокладки кабельных трасс.
В качестве основного оборудования для защиты объекта было выбрано оборудование производства ЗАО "НВП "Болид", объединяемое в интегрированную систему охраны "Орион".
Проект предусматривает оснащение помещений корпуса №2 адресной АУПС на основе адресных пожарных извещателей, контроллера "С2000-КДЛ" и пульта "С2000М". Здания склада №4 и строения №15 оборудуются неадресной АУПС на основе неадресных пожарных извещателей с питанием по шлейфу сигнализации и приборов "С2000-4".
Головное оборудование всех трех зданий соединяется в единую систему с помощью интерфейса RS-485, ввод кабелей в здания осуществляется через устройства грозозащиты. На посту охраны устанавливается рабочее место оператора интегрированной системы охраны "ОРИОН", куда поступают сигналы о состоянии систем пожарной сигнализации зданий.
В здании корпуса №2, согласно нормативным документам, предусмотрена система оповещения второго типа, включающая в себя установку звуковых пожарных оповещателей и световых табло "ВЫХОД". Запуск СОУЭ в здании корпуса №2 осуществляется с помощью контрольно-пускового блока "С2000-КПБ". В зданиях склада №4 и строения №15 предусмотрена система оповещения первого типа, предусматривающая обязательную установку только звуковых оповещателей. Запуск системы оповещения в этих зданиях осуществляется от релейных выходов соответствующих приборов "С2000-4". Размещение звуковых оповещателей произведено согласно приведенному в проекте акустическому расчету с учетом геометрии помещений и направления распространения звука.
Предусматривается подключение оборудования АУПС и СОУЭ к резервированным источникам электропитания производства компании "Бастион" с резервированием от аккумуляторных батарей. Выбор характеристик и количества аккумуляторных батарей обоснован приведенным в проекте расчетом электропитания оборудования. Электропитание персонального компьютера на посту охраны также резервируется на время, необходимое для безопасного выключения оборудования и переключения функций управления системой на пульт "С2000М". Резервирование осуществляется с помощью блока бесперебойного питания производства компании "APC".

Особенности

Применение на защищаемом объекте интегрированной системы охраны "Орион" дало возможность объединить системы охраны трех зданий на центральном посту охраны с выводом тревожных сигналов на локальное оборудование. Таким образом, персонал объекта получил возможность максимально оперативно реагировать на возникающие тревоги, координировать свои действия и получать наглядную и своевременную информацию об изменении ситуации на защищаемой территории.
Также ИСО "Орион", благодаря своей модульной структуре, позволяет изменять отдельные части системы без вреда для общего функционала, а также практически неограниченно наращивать размер системы путем подключения к ней вновь устанавливаемых на объекте автоматических установок пожарной сигнализации, систем охранной сигнализации и систем контроля и управления доступом.

Результат

В результате проведения проектных работ Заказчику был предоставлен рабочий проект автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией помещений корпуса №2, склада №4 и строения №15.
Общий состав проекта:

планы размещения оборудования и проводок;
структурная схема системы;
схемы подключения оборудования;
чертеж размещения головного оборудования;
спецификации оборудования и материалов;
пояснительная записка с акустическим и токовым расчетами;
таблица адресов и размещения извещателей.

Проект прошел государственную экспертизу в органах Государственного пожарного надзора Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.
