Департамент здравоохранения администрации Владимирской области

СКС IP-видеонаблюдение

Задача

Монтаж СКС и IP-видеонаблюдения в амбулаторном корпусе ГБУЗ ВО «Центр специализированной фтизиопульмонологической помощи».

Видеонаблюдение Видеонаблюдение СКС СКС

Объект

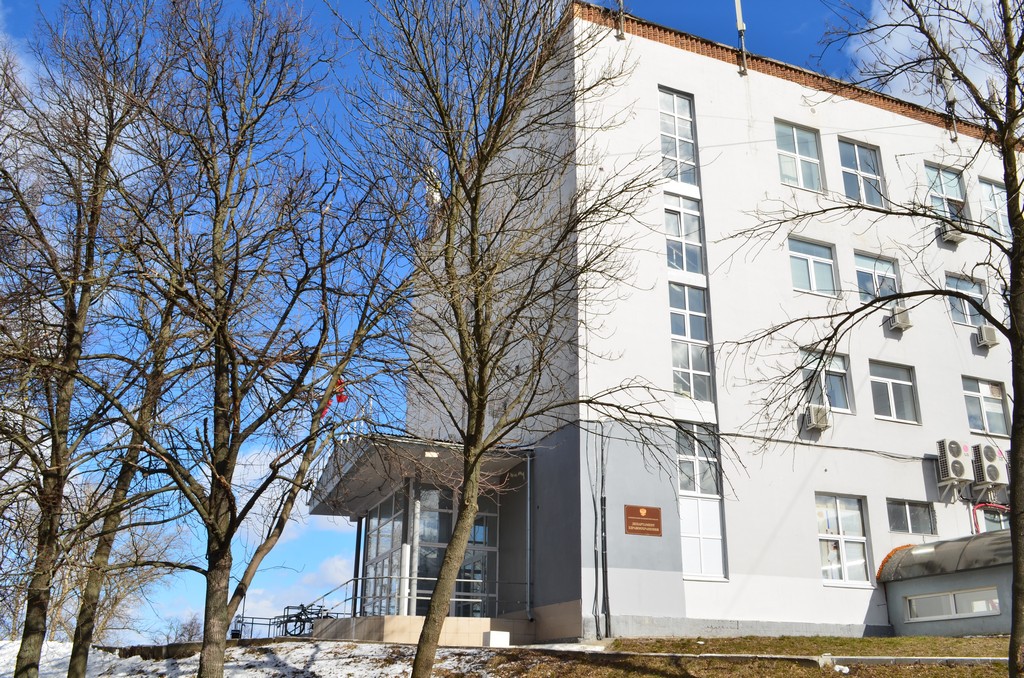

Амбулаторный корпус ГБУЗ ВО "ЦСФП"
О заказчике
Департамент здравоохранения администрации Владимирской области
Реализация

В ноябре 2015 года нашими сотрудниками был выполнен монтаж структурированной кабельной системы и системы IP-видеонаблюдения в амбулаторном корпусе с последующим тестированием и вводом в эксплуатацию.
Качественная характеристика реализованного проекта:

  • собран и установлен настенный 19'' шкаф 12U "Hyperline" с активным и пассивным оборудованием СКС и IP-видеонаблюдения;
  • установлено и разделано 20 информационных розеток RJ-45;
  • установлено 16 IP-видеокамер "LTV";
  • расшито 36 портов на патч-панелях;
  • построена локальная вычислительная сеть на коммутаторе "Cisco";
  • организовано электропитание IP-видеокамер по технологии PoE от коммутатора "Cisco";
  • установлен IP-регистратор "LTV";
  • организовано гарантированное электропитание активного оборудования СКС и IP-видеонаблюдения от источника бесперебойного питания "APC";
  • выполнено маркирование элементов СКС: кабелей, розеток, портов патч-панелей;
  • выполнено тестирование смонтированной кабельной инфраструктуры на соответствие категории 5е;
  • выпущена исполнительная документация на смонтированные системы (пояснительная записка, планы, схемы, таблица коммутаций, спецификации и т.д.).

Количественные показатели реализованного проекта:

  • 1,1 км кабель-каналов;
  • 1,2 км кабельных линий типа "витая пара";
  • 0,04 км линий электропитания.
Особенности

Монтажные работы велись в условиях действующего объекта здравоохранения с соответствующими требованиями к чистоте и шуму.

Результат

Заказчик получил структурированную кабельную систему и бюджетную систему цифрового IP-видеонаблюдения.
Смонтированная структурированная кабельная система отвечает требованиям группы американских стандартов TIA/EIA-568-B и позволяет использовать кабельную инфраструктуру для нужд сетевых информационных сервисов различного назначения: локальных вычислительных сетей, телефонных сетей, систем безопасности, IP-видеонаблюдения.
Реализованная система IP-видеонаблюдения решает простейшие базовые задачи видеонаблюдения: повышение безопасности сотрудников и посетителей, сохранность материальных ценностей, возможность разрешения спорных ситуаций путём просмотра видеоархива.
Система IP-видеонаблюдения позволяет:

  • визуально наблюдать за охраняемой территорией в режиме реального времени как по любой из видеокамер, так и в режиме мультиплексированной картинки;
  • записывать и хранить получаемую видеоинформацию с последующей перезаписью архива по окончанию свободного места на жёстких дисках;
  • просматривать видеоархив как по любой из видеокамер, так и в режиме мультиплексированной картинки с любой выбранной скоростью;
  • осуществлять поиск в архиве по дате/времени/детектору движения;
  • копировать из архива любой видеофрагмент на внешний USB-носитель;
  • осуществлять перечисленные операции удалённо посредством локальной сети при помощи бесплатного ПО CMS.
