Автоматизация комплексная вентиляции контрольно-пропускного пункта

Задача

Построить систему автоматического управления общеобменной вентиляцией помещений контрольно- пропускного пункта.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

В состав общеобменной вентиляции контрольно-пропускного пункта входят:

  • 2 приточные системы;
  • 2 вытяжные системы;

Также проектом предусматривалась установка мульти сплит системы Mitsubishi Electric с наружными и внутренними настенными блоками.

Системы приточной вентиляции были оснащены воздухонагревателем электрическим.

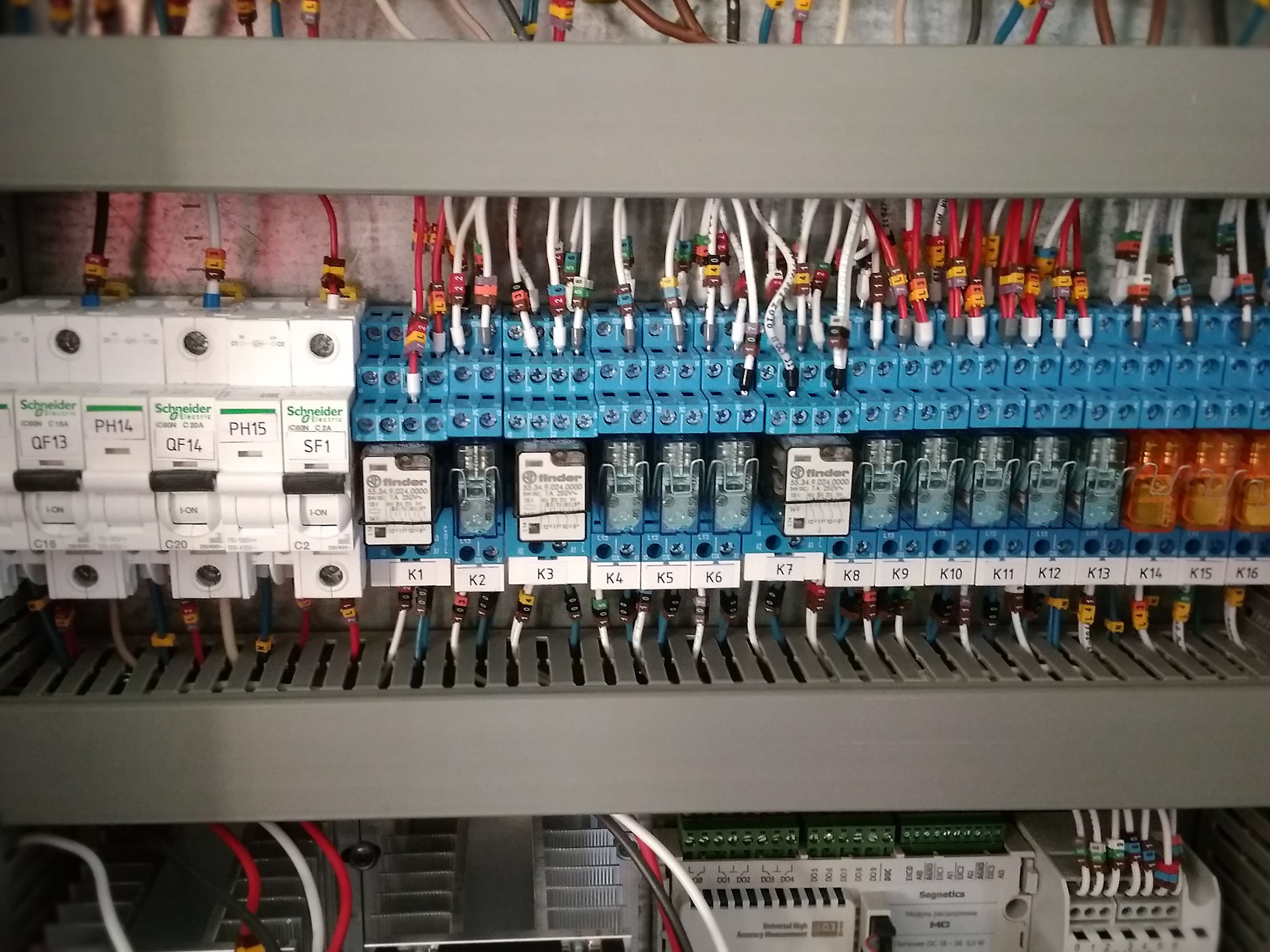

Для контроля и регулирования температуры подачи воздуха приточной вентиляции сотрудникам НПО "Кедр" необходимо было собрать и смонтировать шкаф управления вентиляцией (ШУВ).

В качестве головного устройства шкафа управления, был использован контроллер программируемый логический - SEGNETICS SMH4.

Контроллер позволяет:

  • осуществлять пуск приточных вентиляторов;
  • осуществлять пуск вытяжных вентиляторов;
  • регулировать температуру подачи нагретого воздуха;
  • контролировать перепад давления на фильтрах и вентиляторах;
  • защищать ТЭНЫ воздухонагревателей от перегрева.

Контроллер имеет встроенный СОМ-порт RS485, который позволяет обеспечить диспетчеризацию управления системами вентиляции по протоколу Modbus RTU.

Для прокладки кабельных трасс от мест установки щитов управления до установок вентиляции был смонтирован кабельный лоток. Для разграничения силовых и слаботочных кабельных трасс был использован разделитель. В целях безопасности, кабельный лоток был заземлен.

Построенная система поддерживает температуру приточного воздуха на выходе из канальной приточной установки в диапазоне +15°С до +17°С посредством электрического воздухонагревателя.

Реализована функция отключение вентиляционных систем и закрытие клапанов при срабатывании пожарной сигнализации.

Особенности

При выполнении монтажных работ, сотрудники НПО "Кедр" до и после прокладки кабельных трасс выполняли измерения сопротивления изоляции.

Результат

В результате выполненных работ, построена система позволяющая обеспечивать надлежащие условия движения воздуха, в помещениях контрольно пропускного пункта, центрального складского комплекса.
