ABI MALL

-ОПС АУПТ СОУЭ

Задача

Оборудовать группу помещений Заказчика:

  • системой пожарной сигнализации;
  • системой оповещения и управления эвакуацией людей при пожаре;
  • системой автоматического водяного пожаротушения.

ОПС ОПС АУПТ АУПТ СОУЭ СОУЭ

Объект

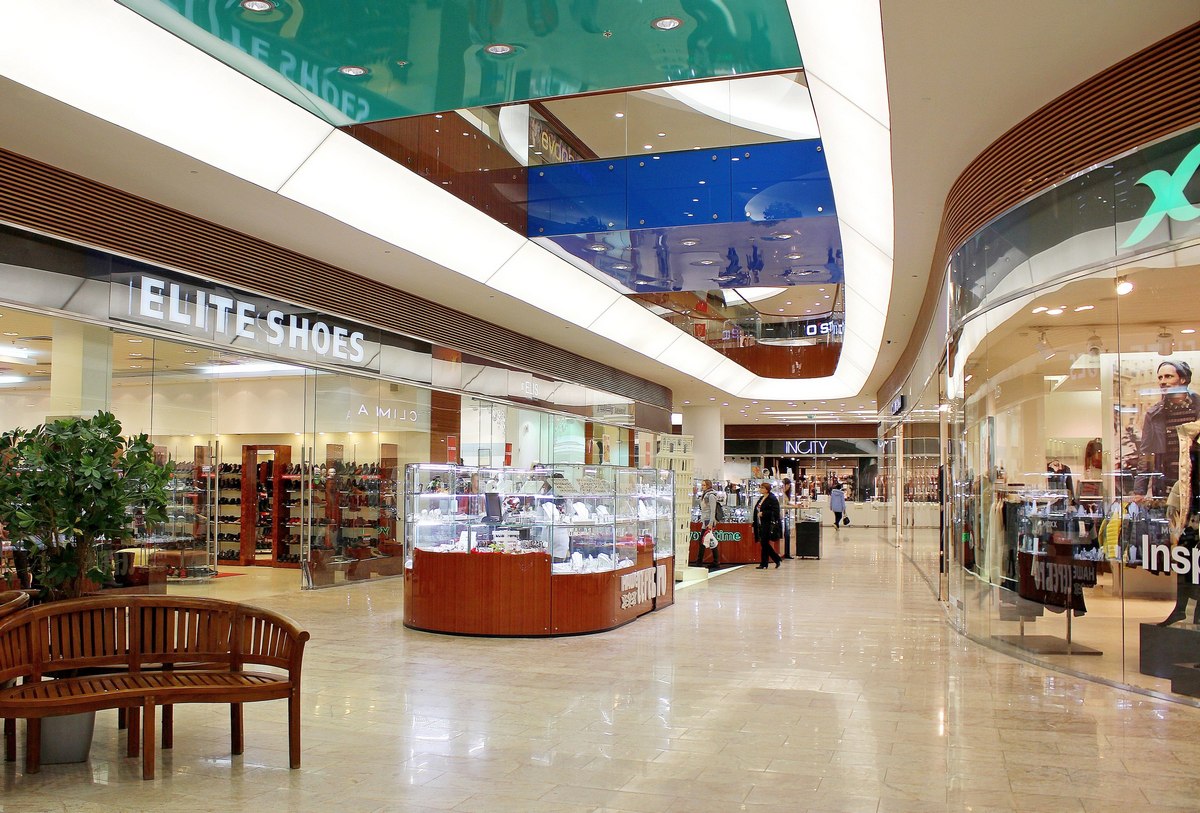

Мегаторг
О заказчике
ABI MALL
Реализация

Системами безопасности были оборудованы следующие арендаторы:

  • магазин «Аксон»;
  • магазин «Only Me»;
  • магазин «6 морей».
  • магазин «Lia Vinet».
  • магазин «Sumsung».

Так как здание ТК «Мегаторг» оборудовано системой пожарной сигнализации на базе оборудования ИСО «Орион» производства ЗАО НВП «Болид», то система пожарной сигнализации помещений арендаторов строится на базе аналогичного совместимого адресного оборудования.

В соответствии с назначением защищаемых помещений и видом пожарной нагрузки помещения объекта оборудуются адресными дымовыми пожарными извещателями ДИП-34А-03.

Точечные пожарные извещатели установлены в каждом отсеке потолка шириной 0,75 м и более, ограниченном строительными конструкциями (балками, прогонами, ребрами плит и т.п.), выступающими от потолка на расстояние более 0,4 м.

Для ручной подачи сигнала «Пожар» предусматривается адресный ручной пожарный извещатель ИПР 513-3АМ, который располагается на стене у выхода из помещений арендаторов, ведущих в безопасную зону.

Количество установленных извещателей в помещениях арендаторов:

  • ДИП-34А-03 - 18 шт.;
  • ИПР 513-3АМ - 5 шт.;

Здание ТК «Мегаторг» оборудовано системой оповещения 3-го типа, подразумевающей речевое (трансляцию специальных текстов) и световое оповещение (табло «Выход»).

Речевое оповещение осуществляется речевыми настенными громкоговорителями.

Количество установленных громкоговорителей - 9 шт.;

Речевые оповещатели помещений арендаторов были подключены к существующей линии речевого оповещения ТК «Мегаторг».

Световое оповещение о пожаре осуществляется световым оповещателем (табло) «Выход», расположенным непосредственно над выходом из помещений арендаторов, ведущими в вестибюль ТК «Мегаторг».

Количество установленных оповещателей - 6 шт.;

Управление световым оповещателем осуществляется сигнально-пусковым блоком С2000-СП2 исп.02; электропитание – от источника питания СКАТ-1200Б. Для обеспечения функции контроля линий светового оповещения и управления инженерным оборудованием на обрыв и короткое замыкание используются модули подключения нагрузки МПН.

Помещения арендаторов оборудованы распределительными трубопроводами централизованной системы водяного пожаротушения ТК "Мегаторг".

Оросители установлены непосредственно на фальшпотолках врезным способом посредством комплектов углубленного монтажа.

Количество установленных оросителей - 12 шт.;

Кабельные трассы проложены за фальш потолком помещений арендаторов, в гофро трубе.

Общее количество проложенных кабельных трасс - 620 м.;

Результат

Результатом стала возможность оперативного обнаружения и ликвидации очагов возгорания, а также своевременного оповещения персонала и посетителей о факте возгорания.
