Автоматизация систем вентиляции и отопления межферменного пространства

Задача

Автоматизировать систему вентиляции и отопления межферменного пространства.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

В летний период, при превышении +25 градусов Цельсия, предусмотрено включение вытяжных вентиляторов;

В зимний период, для поддержания температуры воздуха +10 градусов Цельсия, предусмотрен следующий набор агрегатов:

  • агрегаты воздушного отопления Sonnigear HEATER One - 3 шт.;
  • агрегаты воздушного отопления Sonnigear HEATER One с камерой смешения Sonnigear AIRBOX с возможностью забора наружного воздуха.- 3 шт.;

Система автоматического управления и регулирования вентиляции обеспечивает:

  • автоматическое включение и контроль работы приточных вентиляторов;
  • автоматическое включение и контроль работы вытяжного вентилятора;
  • автоматическое регулирование температуры приточного воздуха;
  • защиту калорифера от замораживания;
  • управление исполнительными механизмами воздушных заслонок;
  • контроль перепада давления на вентиляторах.

Защиту от замораживания обеспечивает термостат STANDART AIR RACK - TW.5000S-H.

Для контроля перепада давления на вентиляторах использован датчик перепада давления Korf DPD-5.

Для контроля температуры в межферменном пространстве использованы термопреобразователи сопротивления ОВЕН ДТС 3005-PT1000.B2.

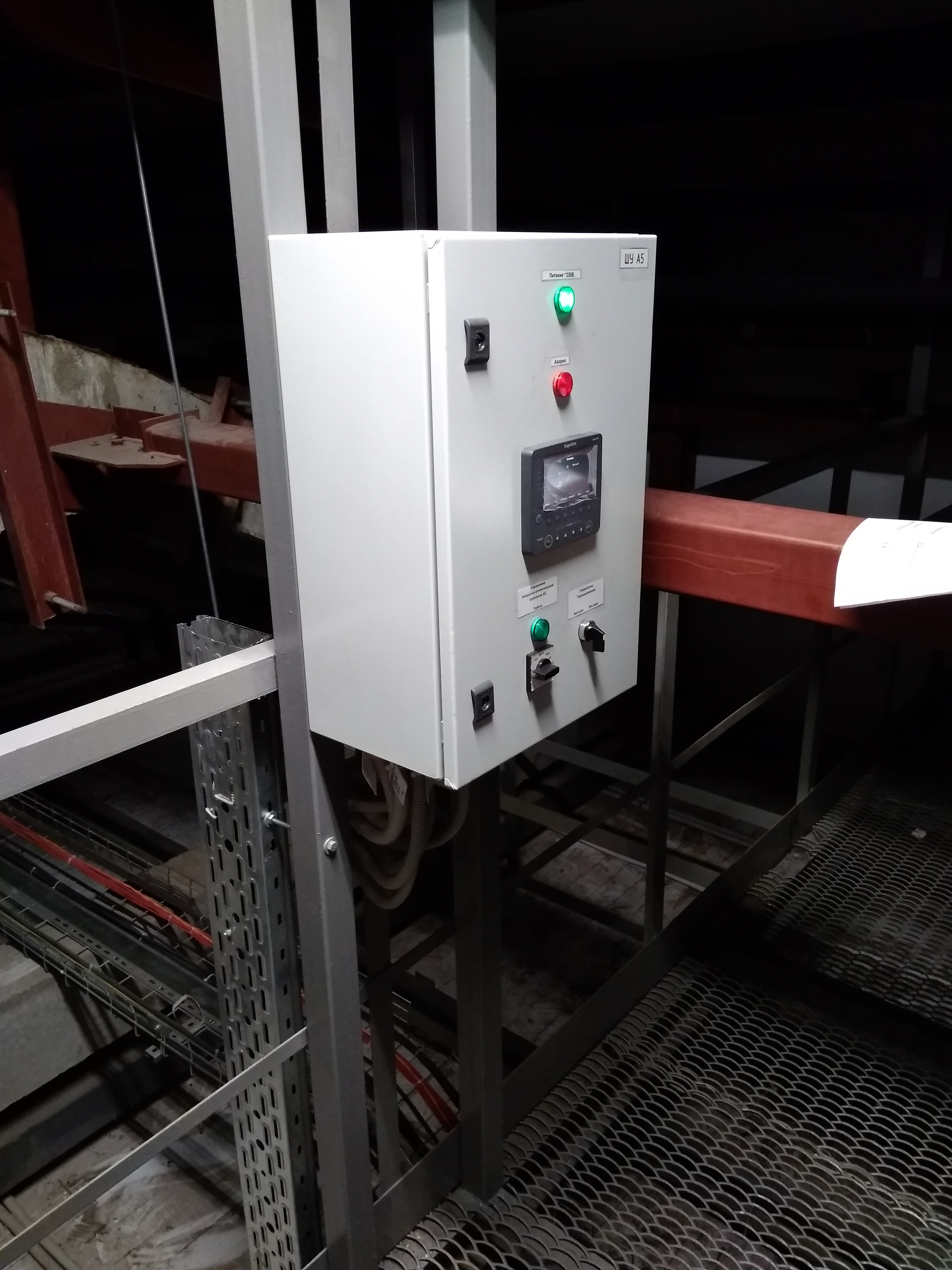

Для реализации задач по автоматизации сотрудниками НПО "Кедр" было собрано 4 шкафа управления.

  • 3 шт. для управления агрегатами воздушного отопления Sonnigear HEATER One с камерой смешения Sonnigear AIRBOX;
  • 1 шт. для управления агрегатами воздушного отопления Sonnigear HEATER One и 3мя вытяжными установками

Собранные шкафы управления были смонтированны согласно привязок проекта. Для прокладки сигнальных и питающих кабельных линий смонтированны лотковые трассы в количестве - 112 м. Также для прокладки кабельных линий была использована гофрированная труба. Обеспеченно основное и резервное питание шкафов управления. Также выполнено подключение всех элементов агрегатов.

Сотрудниками НПО "Кедр" была произведена закупка материалов, обеспечена своевременная их доставка на объект, выполнен полный комплекс монтажных и пусконаладочных работ.

Результат

В результате Заказчик получил автоматизированную систему, полностью отвечающая проектной документации.
