Департамент здравоохранения администрации Владимирской области

ОПС СОУЭ

Задача

Оснастить системой пожарной сигнализации, системой оповещения и управления эвакуацией людей при пожаре.

ОПС ОПС СОУЭ СОУЭ Интегрированные системы безопасности Интегрированные системы безопасности

Объект

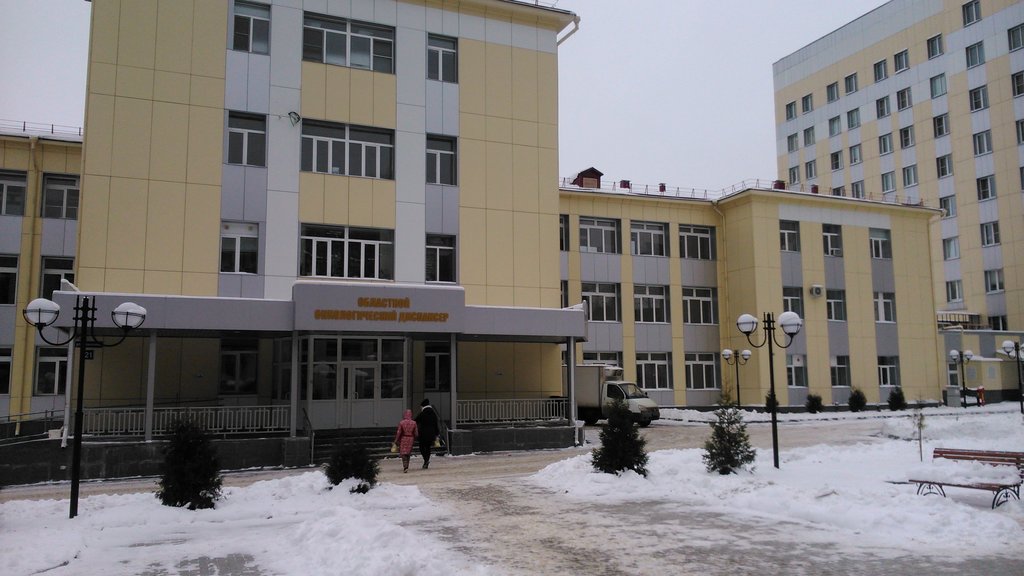

ГБУЗ ВО Областной клинический онко диспансер
О заказчике
Департамент здравоохранения администрации Владимирской области
Реализация

В качестве основного оборудования автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией при пожаре проектом предусматривается использование существующей в здании интегрированной системы охраны «Орион», производителем которой является российская компания ЗАО НВП «Болид», и вновь устанавливаемой системы речевого оповещения «Октава» на базе оборудования, производимого российской компанией ООО НПФ «Полисервис».

Устанавливаемое оборудование полностью совместимо с уже имеющимся в здании.

В качестве головного оборудования АУПС, устройств коммутации и извещателей АУПС проект предусматривает использование оборудования производства российской компании ЗАО НВП «Болид».

В качестве световых оповещателей проект предусматривает использование световых табло «ВЫХОД» «Молния-24» производства российской компании ООО «Элтех-сервис».

В качестве громкоговорителей речевого оповещения предусматривается использование оповещателей «АС-1-30/100 (НП)» производства российской компании «ООО НПФ «Полисервис».

В составе автоматической установки пожарной сигнализации использованы следующие извещатели:

  • Точечные дымовые пожарные извещатели ДИП-34А-03;
  • Точечные тепловые пожарные извещатели С2000-ИП-03;
  • Ручные пожарные извещатели ИПР 513-3АМ ;

Все извещатели включаются в двухпроводную линию связи сущ. контроллера адресной двухпроводной подсистемы передачи извещений «СПИ-2000А» – С2000-КДЛ.

Система оповещения подразумевает следующие способы оповещения:

  • речевой (передача специальных текстов);
  • световой (световые оповещатели «ВЫХОД»).

Речевое оповещение осуществляется оповещателями АС-1-30/100.

Световое оповещение осуществляется световыми табло «Молния-24» с надписью «ВЫХОД».

Для контроля состояния и сбора информации с приборов АУПС и СОУЭ, ведения протокола возникающих в системе событий, индикации тревог, управления постановкой на охрану, снятием с охраны, управления автоматикой используется приборы существующей в здании интегрированной системы охраны «Орион».

Особенности

В двухпроводную линию связи устанавливаются блоки разветвительно-изолирующие БРИЗ и БРИЗ исп.03 с целью изолирования короткозамкнутых участков линии с последующим автоматическим восстановлением после снятия короткого замыкания.

Линии оповещения прокладываются строго от оповещателя к оповещателю, что необходимо для правильной работы оборудования СОУЭ в режиме проверки линий на обрыв и короткое замыкание.

Резервированный источник электропитания должен обеспечивать питание оборудования противопожарной защиты в дежурном режиме не менее 24 часов и в режиме «Пожар» не менее 1 часа.

Результат

В результате выполненных работ на объекте дополнен программно-аппаратный комплекс из пожарной сигнализации и системы оповещения и управления эвакуацией и системы охранной сигнализации, отвечающий как внутренним стандартам безопасности Заказчика, так и требованиям нормативных документов по пожарной безопасности.
