Задача

Оснастить подвальные помещения здания АБК:

  • системой пожарной сигнализации;
  • системой оповещения и управления эвакуацией людей при пожаре;
  • автоматикой противодымной защиты и отключения общеобменной вентиляции.

ОПС ОПС СОУЭ СОУЭ Интегрированные системы безопасности Интегрированные системы безопасности

Объект

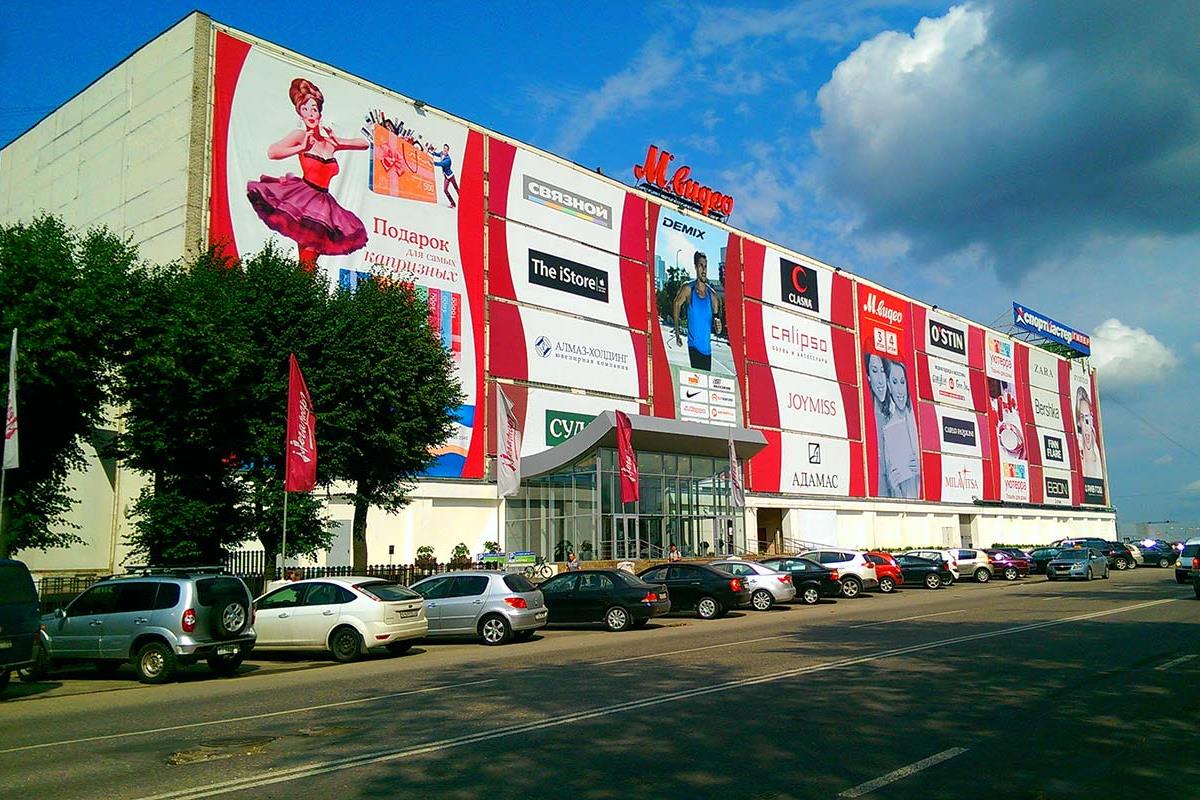

Здание АБК ТЦ "Мегаторг"
О заказчике
ABI MALL
Реализация

В связи с характеристиками объекта, помещения оборудовалось автоматической системой пожарной сигнализации.

Объект ранее был оборудован системой пожарной сигнализации на базе ИСО "Орион", производства ЗАО НВП «Болид», по этой причине вновь устанавливаемое оборудование является аналогичным - адресно совместимым. Это позволит интегрировать устанавливаемое оборудование к существующей системе Заказчика.

В соответствии с назначением защищаемых помещений и видом пожарной нагрузки помещения объекта оборудуются дымовыми адресными пожарными извещателями ДИП-34А-03.

Для ручной подачи сигнала «Пожар» предусматриваются ручные адресные пожарные извещатели ИПР 513-3АМ.

Сигналы от извещателей подаются на прибор С2000-КДЛ и в дальнейшем могут быть переданы на пульт контроля и управления С2000М или компьютер с ПО «Орион Про». Связь контроллера С2000-КДЛ с адресными пожарными извещателями и адресными исполнительными блоками СП осуществляется по двухпроводной линии связи ДПЛС. Топология ДПЛС на объекте - «кольцо».

Звуковое оповещение о пожаре осуществляется звуковыми оповещателями Маяк-24-ЗМ1 с паспортным уровнем звукового давления 105 дБ.Количество звуковых оповещателей и их расстановка по помещениям объекта выполнена таким образом, чтобы обеспечивался необходимый уровень звука во всех местах с постоянным или временным пребыванием людей.

Световое оповещение о пожаре осуществляется световыми оповещателями (табло) Молния-24 «ВЫХОД». Управление звуковыми/световыми оповещателями осуществляется контрольно-пусковым блоком С2000-КПБ.

Также проектом предусматривалось отключение систем принудительной общеобменной вентиляции. Для этих задач были использованы адресные блоки сигнально-пусковые С2000-СП2, включаемые в ДПЛС контроллера С2000-КДЛ. Автоматизация систем вентиляции подразумевает контроль состояния клапанов (открыто/закрыто) и управление ими по соответствующим алгоритмам в случае пожара: закрытие ОЗК и открытие клапанов дымоудаления. Для этого используется блок сигнально-пусковой С2000-СП4/220, устанавливаемой непосредственно около каждого клапана, подлежащего автоматизации.

Кроме того, для систем дымоудаления предусматривается автоматизация самих вентиляторов дымоудаления. Для этого используются шкафы контрольно-пусковые ШКП. Кроме того, шкафы ШКП осуществляют контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания, контроль исправности цепей управления двигателем, контроль ручного/автоматического режима работы (устанавливается переключателем на передней панели шкафа).

После выполнения монтажных работ, специалистами НПО Кедр был произведен комплекс пуско-наладочных работ.

Особенности

Формирование сигналов на управление в автоматическом режиме установками пожаротушения, дымоудаления, оповещения, инженерным оборудованием должно осуществляться при срабатывании не менее двух пожарных извещателей, включенных по логической схеме «И».

Для реализации полного функционала топологии «кольцо» и общего повышения надежности и устойчивости системы в ДПЛС предусмотрены блоки разветвительно-изолирующие БРИЗ исп.03. Они позволяют локализовать короткозамкнутые участки ДПЛС и организовать ответвления ДПЛС, исключающие влияние возможных неисправностей в ответвлении на другие участки ДПЛС. При возникновении короткого замыкания участок цепи между двумя БРИЗами (в кольце) или после БРИЗа отключается. При восстановлении ДПЛС БРИЗ автоматически восстановит соединение изолированных участков.

Результат

Результатом стала возможность оперативного обнаружения очагов возгорания ,своевременное оповещение персонала о факте возгорания а также удаления дыма из помещений при возгорании.
