Арт-отель «Николаевский Посад»

Комплекс сетей связи и безопасности.

Задача

Проектирование и монтаж системы телевизионного уличного и внутреннего видеонаблюдения.

Видеоаналитика Видеоаналитика СКУД СКУД Системы передачи данных Системы передачи данных СКС СКС ЛКС ЛКС

О заказчике
Арт-отель «Николаевский Посад»
Реализация

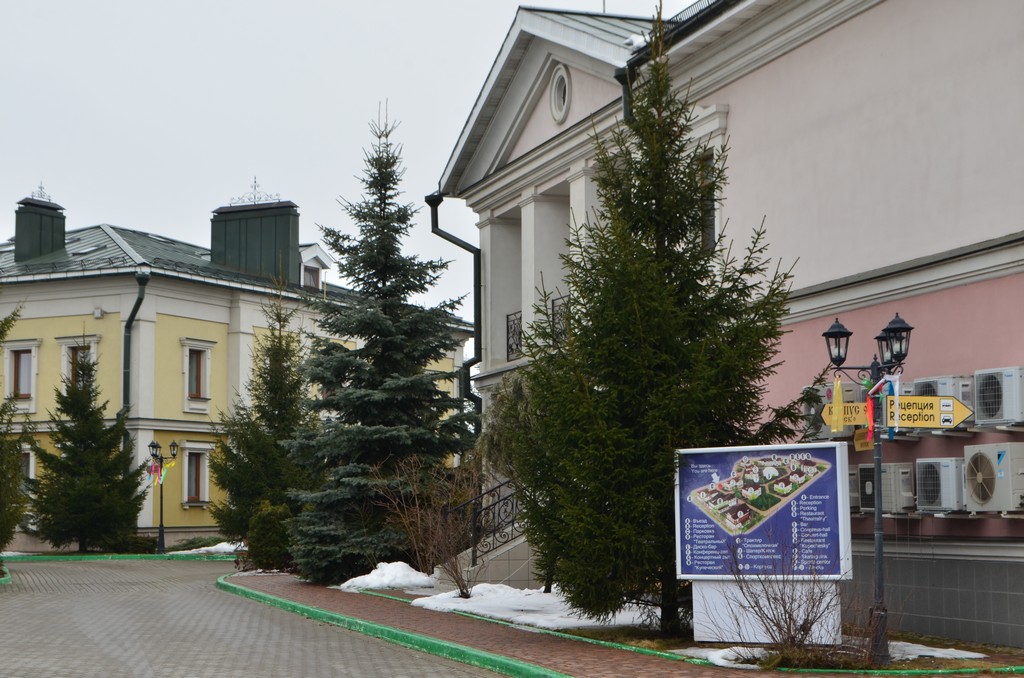

Туристический комплекс состоит из 13 зданий.

На территории объекта построена кабельная канализация на основе двустенных ПВХ труб серии Octopus DKC. Проложено более 1 км труб кабельной канализации. Для прокладки кабелей и дальнейшего эксплуатационного доступа для осмотра и ремонта предусмотрено более 30 смотровых ПВХ колодцев.
Кабельная канализация соединяет между собой все здания гостиничного комплекса и позволяет прокладывать между ними кабельные линии скрытым образом, не нарушая архитектурную атмосферу купеческой усадьбы.

По канализации проложены:

  • кабель витая пара 0,5 км;
  • кабель оптический 1 км;
  • кабель коаксиальный 0,5 км;
  • кабель многопарный 1,5 км.

Магистральные кабели приходят на узлы связи, являющиеся частью сети передачи данных, телефонной связи, проводного ТВ, а так же, систем видеонаблюдения, СКУД.

Сеть передачи данных.
Построена на оборудовании AlliedTelesyn. Установлено, в общей сложности, более 25 управляемых коммутаторов.

СКС.
В рамках проекта:

  • Проложено ~15 км кабеля витая пара.
  • Установлено ~400 абонентских розеток RJ-45.
  • Проложено ~3 км коаксиального кабеля.
  • Установлено ~150 абонентских розеток ТВ.

Система видеонаблюдения.
Система построена на базе ПО GOAL City.Используются видеокамеры производства МВК и БайтЭрг. Общее кол-во видеокамер ~200шт.

СКУД
Система построена на базе ПО Орион, производства BOLID. Всего оборудовано системой контроля доступа ~50 точек прохода.

Центральный узел связи, операторская, серверная.
Систему обслуживают 2 оператора. В операторской смонтированы автоматизированные рабочие места используемых систем и серверное оборудование.

В рамках проекта был произведен комплекс мер по запуску, вводу в эксплуатацию систем, а так же обучен персонал заказчика.

Особенности

На момент 2017 года система находится на постгарантийном обслуживании. В рамках договора обслуживания периодически проводятся плановые профилактики.

Результат

Заказчик получил комплекс сетей связи и безопасности.
