Задача

Выполнить проектирование системы охранно-пожарной сигнализации (ОПС) и системы оповещения и управления эвакуацией (СОУЭ) здания лабораторного корпуса №5 ГНУ ВНИИВВиМ Россельхозакадемии.

ОПС ОПС СОУЭ СОУЭ

Объект

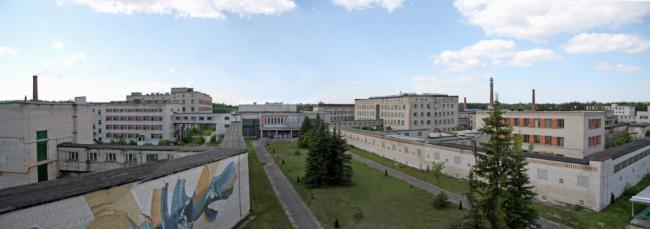

Лабораторный корпус №5
О заказчике
Государственное научное учреждение «Всероссийский научно-исследовательский институт ветеринарной вирусологии и микробиологии»
Реализация

В 2010 году специалистами ООО "НПО "Кедр" был разработан проект на автоматическую установку пожарной сигнализации и системы оповещения и управления эвакуацией здания лабораторного корпуса №5 ГНУ ВНИИВВиМ Россельхозакадемии.
Разработка проектной документации включала в себя предпроектное обследование здания, сверку соответствия фактического назначения помещений представленной экспликации, корректировку представленных Заказчиком планов помещений в связи с прошедшими перепланировками, выбор типов пожарных извещателей с учетом назначения помещений, архитектурных и технологических особенностей и видов пожарной нагрузки, подготовку эскизных планов размещения оборудования, согласование с Заказчиком эскизных планов, качественного и количественного состава оборудования и способов прокладки кабельных трасс.
В качестве основного оборудования для защиты объекта было выбрано оборудование производства ЗАО "НВП "Болид", объединияемое в интегрированную систему охраны "Орион" на базе ранее запроектированного специалистами ООО "НПО "Кедр" головного оборудования.
В связи с тем, что преобладающим фактором пожара в большинстве защищаемых помещений является дым, для защиты помещений предусматриваются адресно-аналоговые дымовые пожарные извещатели, которые подключаются в двухпроводную линию связи контроллера "С2000-КДЛ". На лестничных клетках и у выходов из здания предусматривается установка адресных ручных пожарных извещателей.
Согласно Техническому Заданию Заказчика, часть помещений защищаются от несанкционированного проникновения охранными извещателями различного функционала.
В здании, согласно нормативным документам, была предусмотрена система оповещения и управления эвакуацией второго типа, включающая в себя установку звуковых пожарных оповещателей и световых табло "ВЫХОД". Запуск СОУЭ осуществляется с помощью выходных реле контрольно-пускового блока "С2000-КПБ". Размещение звуковых оповещателей произведено согласно приведенному в проекте акустическому расчету с учетом геометрии помещений и направления распространения звука.
Головное оборудование лабораторного корпуса №5 подключается к ранее спроектированному головному оборудованию интегрированной системы охраны "ОРИОН" института с помощью интерфейса RS-485, передаваемого через существующую локальную вычислительную сеть объекта с помощью преобразователя интерфейсов "С2000-Ethernet".
Предусматривается подключение оборудования системы ОПС и СОУЭ к резервированным источникам электропитания производства компании "Болид" с резервированием от аккумуляторных батарей. Выбор характеристик и количества аккумуляторных батарей обоснован приведенным в проекте расчетом электропитания оборудования.
Прокладка кабельных линий осуществляется за подвесными потолками в гофрированных ПВХ трубах, по основным перекрытиям - в пластиковых кабельных коробах.

Особенности

Применение на защищаемом объекте интегрированной системы охраны "Орион" дало возможность создания централизованной системы защиты объекта путем добавления к уже существующим системам вновь устанавливаемых в качестве дополнительных "модулей". Таким образом, Заказчик имеет возможность контроля всех систем охраны объекта с одного рабочего места оператора системы "Орион". Тот факт, что системы охраны строятся на оборудовании одного производителя облегчает эксплуатацию и техническое обслуживание системы, а также ускоряет процесс проектирования и монтажа новых охранных систем на объекте.

Результат

В результате проведения проектных работ Заказчику был передан рабочий проект системы охранно-пожарной сигнализации и системы оповещения и управления эвакуацией помещений лабораторного корпуса №5.
Общий состав проекта:

  • планы размещения оборудования и проводок;
  • структурная схема системы;
  • схемы подключения оборудования;
  • чертеж размещения головного оборудования;
  • спецификации оборудования и материалов;
  • пояснительная записка;
  • таблица адресов и размещения извещателей;
  • таблицы конфигурирования приборов "С2000-КДЛ" и "С2000-КПБ";
  • сметная документация.
