Задача

Выполнить проектирование автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией хозяйственного корпуса и помещений АТС радиологического корпуса ГБУЗ ВО "Центральная городская больница г. Коврова".

ОПС ОПС СОУЭ СОУЭ

Объект

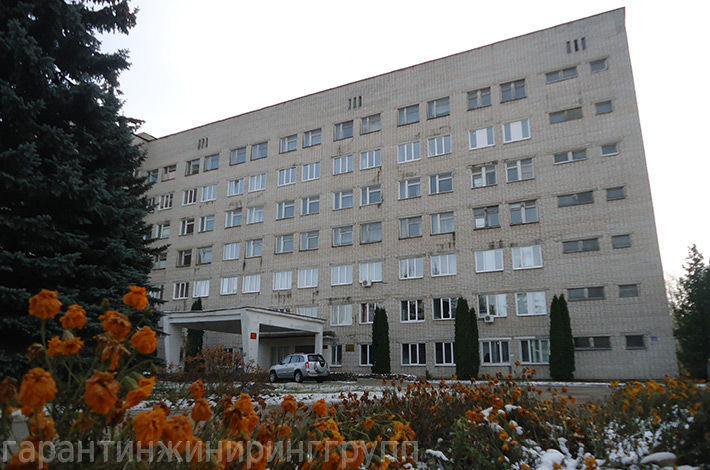

ГБУЗ ВО "Центральная городская больница г.Коврова"
О заказчике
Департамент здравоохранения администрации Владимирской области
Реализация

В 2015 году ООО "НПО "Кедр" выиграло тендер на осуществление работ по проектированию автоматической установки пожарной сигнализации и системы оповещения и управления эвакуацией хозяйственного корпуса и помещений АТС радиологического корпуса ГБУЗ ВО "Центральная городская больница г. Коврова". Проектирование осуществлялось согласно Техническому Заданию и планам помещений, предоставленных Заказчиком.
Перед началом работ было проведено предпроектное обследование объекта, в ходе которого была произведена сверка представленных планов с фактическими планировками, установлены преобладающие факторы пожара и установлены уровни шума в защищаемых помещениях. Также представитель Заказчика высказал ряд пожеланий, которые в дальнейшем были учтены при проектировании.
В качестве головного оборудования для подключения к существующей на объекте ИСО "Орион" было предусмотрено головное оборудование производства компании "Болид". В здании хозяйственного корпуса предусматривалась установка приемно-контрольного прибора "Сигнал-20М", а в помещениях АТС - блока "Сигнал-10". Преобладающим фактором пожара в защищаемых помещениях является дым, поэтому для их защиты были выбраны дымовые пожарные извещатели. Включение в линию интерфейса RS-485 ИСО "Орион" предполагалось осуществить с помощью существующей на территории больницы кабельной сети, проложенной в кабельной канализации.
Вывод сигнала на пост пожарной охраны предусматривался от существующей объектовой станции "Стрелец-Мониторинг" с помощью имеющихся сигнально-пусковых блоков "С2000-СП1".
Согласно Техническому Заданию, в защищаемых помещениях была запроектирована СОУЭ третьего типа, предусматривающая установку световых оповещателей (табло) "ВЫХОД" и системы речевого оповещения.
В здании хозяйственного корпуса была предусмотрена установка системы речевого оповещения "Октава" и акустических модулей (громкоговорителей) производства компании "Полисервис". Для помещений с шумными технологическими процессами предполагалось использование рупорных громкоговорителей торговой марки "ROXTON". Данное оборудование было выбрано исходя из условий его последующего монтажа и эксплуатации. В предложенном Заказчиком помещении для размещения приборов СОУЭ отсутствовала возможность установки 19" шкафа, а оборудование "Октава" имеет возможность монтажа непосредственно на стену.
В помещениях АТС предусматривалась установка прибора речевого оповещения "Рупор" компании "Болид" и речевых модулей торговой марки "Орфей" компании "Аргус-Спектр". Такой выбор был обусловлен малой защищаемой площадью и малым количеством помещений.
Подбор акустических модулей и их размещение производилось согласно приведенному в проекте акустическому расчету.
Пуск оповещения предполагалось осуществлять от релейных выходов соответствующих приемно-контрольных приборов.
Предусматривалось подключение всего оборудования АУПС и СОУЭ к резервированном источникам электропитания с резервированием от аккумуляторных батарей. Выбор характеристик и количества аккумуляторных батарей обоснован приведенным в проекте расчетом электропитания оборудования.
Все оборудование выбиралось с учетом как технических, так и экономических характеристик.
Прокладку кабельных линий по помещениям хозяйственного корпуса предполагалось осуществлять в гофрированных ПВХ трубах, по помещениям АТС - в пластиковых кабельных коробах.
Также был разработан полный пакет сметной документации.
Проектом предусматривалась установка:

  • 2 приемно-контрольных прибора серии "Сигнал";
  • 3 прибора системы оповещения серии "Октава";
  • 1 прибор системы оповещения серии "Рупор";
  • 135 пожарных извещателей;
  • 18 световых пожарных оповещателей;
  • 41 акустический модуля;
  • 2 резервированных источников электропитания с аккумуляторными батареями.

Предполагалась прокладка более 2 км кабельных линий. Для укладки кабеля проектом предусматривались пластиковые кабельные коробы и гофрированные ПВХ трубы - около 400 м каждых.

Результат

В результате проведенных работ Заказчику был передан рабочий проект на АУПС и СОУЭ хозяйственного корпуса и помещений АТС радиологического корпуса больницы.
Общий состав проекта:

  • планы размещения оборудования и проводок;
  • структурные схемы систем;
  • схемы подключения оборудования;
  • чертеж размещения головного оборудования;
  • спецификации оборудования и материалов;
  • пояснительная записка;
  • таблицы конфигурирования головного оборудования;
  • таблица размещения пожарных извещателей;
  • сметная документация.
