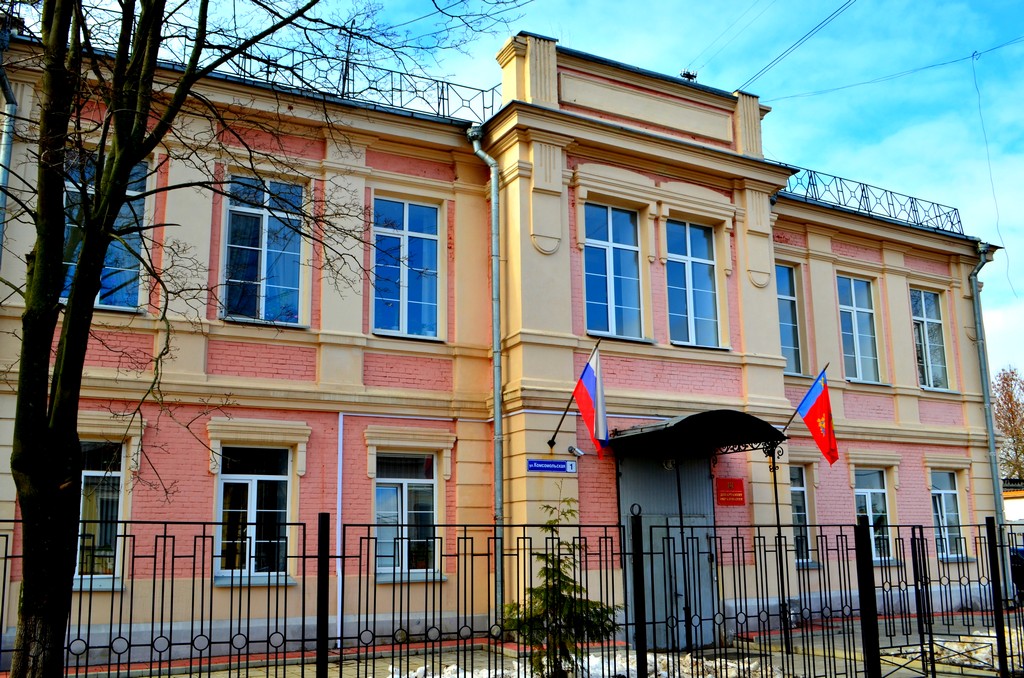

Департамент образования администрации Владимирской области

СКС ТСВ ТВ

Задача

Оборудовать системами СКС, ТСВ, телевидения и проводного радио здание Департамента образования администрации Владимирской области.

Видеонаблюдение Видеонаблюдение СКС СКС

О заказчике
Департамент образования администрации Владимирской области
Реализация

Радиофикация выполнена от радиостойки через понижающий трансформатор. В вертикальном сегменте проводка выполнена проводом ПВЖ в ПВХ трубах, а горизонтальная разводка проводом ПТПЖ в гофрорукаве по стенам помещений за подвесным потолком.

  • Общая длинна кабельных трасс превысила 500 метров;

Структурированная кабельная система
В рамках реализации проекта системы выполнено:

  • установлено 164 компьютерных розетки;
  • проложено 14700 метров кабельных трасс;
  • собраны и установлены 3 стойкиZpas для размещения оборудования;
  • установлены и настроены 2 сетевых коммутатора;
  • выполнено маркирование элементов СКС: кабелей, розеток, портов патч-панелей;
  • произведено тестирование системы на соответствие категории 5е;
  • выпущена исполнительная документация;

Телевидение
В качестве источника сигнала использовано спутниковое телевидение "ТРИКОЛОР ТВ".
Сигнал от спутника принимается антенной, которая фокусирует его и передаёт на конвертер. Конвертер подключен к мультисвитчу, сигнал с которого по кабелю RG-6 поступает к абонентским розеткам.

  • Длинна кабельных трасс составила более 200 метров

Система видеонаблюдения
Видеокамеры коаксиальным кабелем подключены к видеорегистратору. Для обеспечения возможности дальнейшего просмотра и хранения видеоинформации изображение записывается на жёсткие диски регистратора . Предусмотрена возможность автоматической перезаписи видеоархива при полном заполнении жёстких дисков. Запись по каждой видеокамере ведётся по срабатыванию детектора движения, программно реализованному в видеорегистраторе.

  • Число установленных камер - 13;
  • Длинна кабельных трасс - 1500 метров;
Результат

По результатам выполнения проекта заказчик получает систему проводного вещания, играющую важную роль в гражданской обороне на случай чрезвычайных происшествий, а также в случае отключения электричества, структурированную кабельную систему, дающую возможность использовать ее для передачи сигналов основных существующих и перспективных видов сетевой аппаратуры различного назначения, систему видеонаблюдения, предназначенную для визуального наблюдения оператором и регистрации (записи) событий, происходящих на контролируемой территории объекта, а также систему, предназначенную для обеспечения спутникового телевизионного вещания.
