Подключение воздухоохладительных приборов

Задача

Подключить воздухоохладительные приборы на производстве.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП

Объект
ABI PRODUCT
О заказчике
ABI PRODUCT
Реализация

В связи с реконструкцией производственных помещений, сотрудникам НПО "Кедр" поступила задача на выполнение работ по подключению воздухоохладителей.

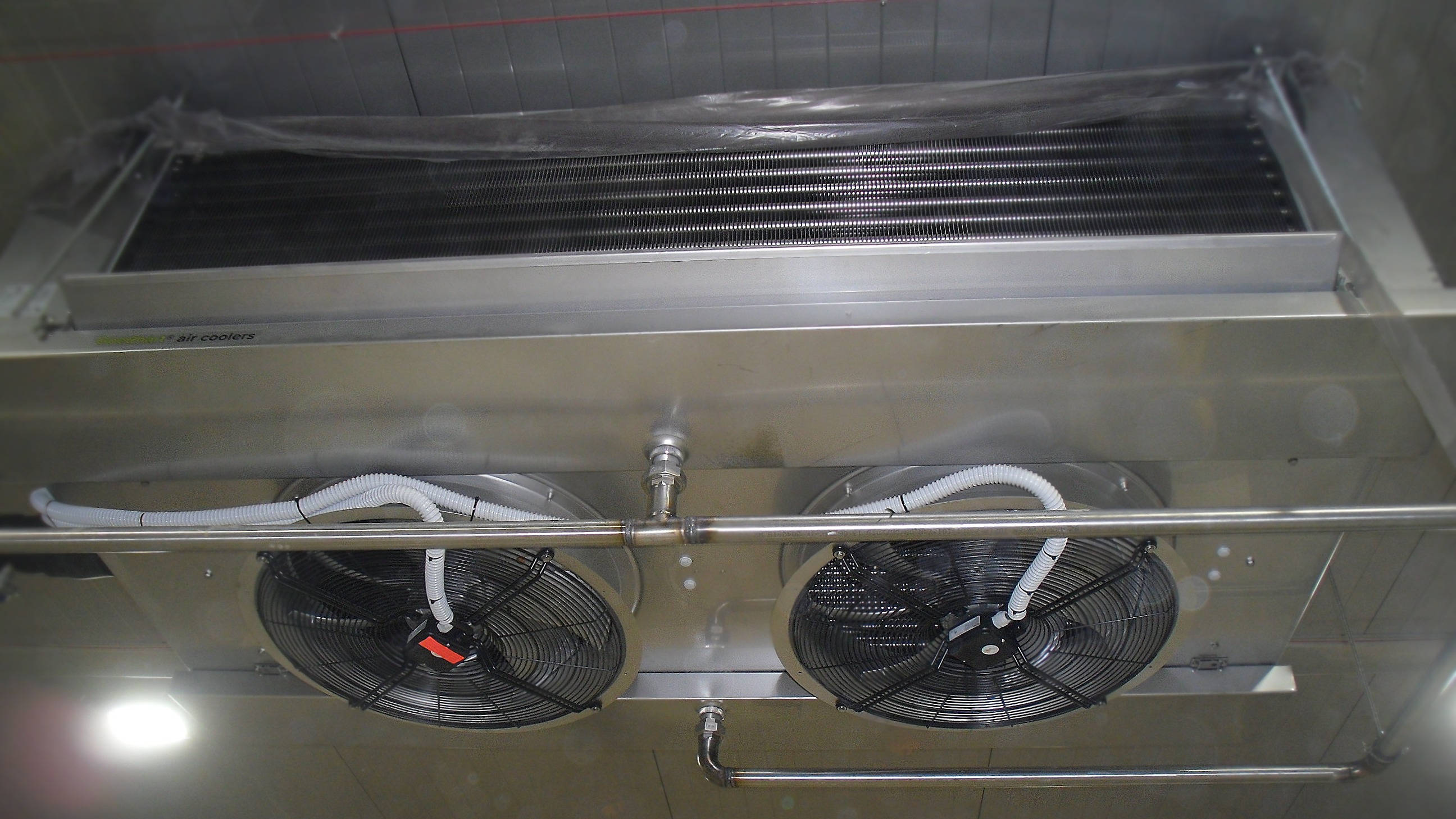

Конструкция данных устройств предполагает наличие следующих составляющих: электрического мотора, вентилятора, испарительного блока, системы трубок, вспомогательного оборудования типа ТЭНов для оттаивания или поддонов для конденсата.

От точки подключения воздухоохладителей (ШУВ) до мест их непосредственной установки, были проложены лотки проволочные, в количестве - 350 метров, в запотолочном пространстве. Для выполнения требований безопасности все проложенные лотки были заземлены. Так как предполагалось прокладывать как силовые, так и слаботочные кабельные трассы в одном лотке - был установлен разделитель.

Для контроля температуры воздуха в помещении, около каждого воздухоохладителя было установлено по 2 датчика:

  • Danfoss 084Z5063 MBT 5410
  • Danfoss 084Z5095

Общее количество проложенных кабельных трасс более 4500 метров.

Особенности

При опуске кабельных линий из за запотолочного пространства, к местам установки ВОПов и датчиков температуры отверстия были загерметизированы составом Силотерм ЭП-71.
Перед началом и по завершении монтажных работ, сотрудниками НПО "Кедр" были проведены следующие испытания, согласно ГОСТ Р 50571.16-2007 часть 6

  • измерение сопротивления изоляции;
  • измерение полного сопротивления петли "фаза-нуль";
  • проверка непрерывности защитных проводников, включая главные и дополнительные проводники системы уравнивания потенциалов.
Результат

По завершении работ, весь планируемый объем задач выполнен, проведены необходимые испытания и агрегаты готовы к эксплуатации.
