Автоматизация систем вентиляции

Задача

Автоматизировать системы приточно-вытяжной вентиляции помещения склада хранения гофротары.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

Проектом предусматривалось выполнение следующих работ:

  • автоматизация двух приточных установок;
  • автоматизация вытяжной установки;
  • управление воздушными завесами;

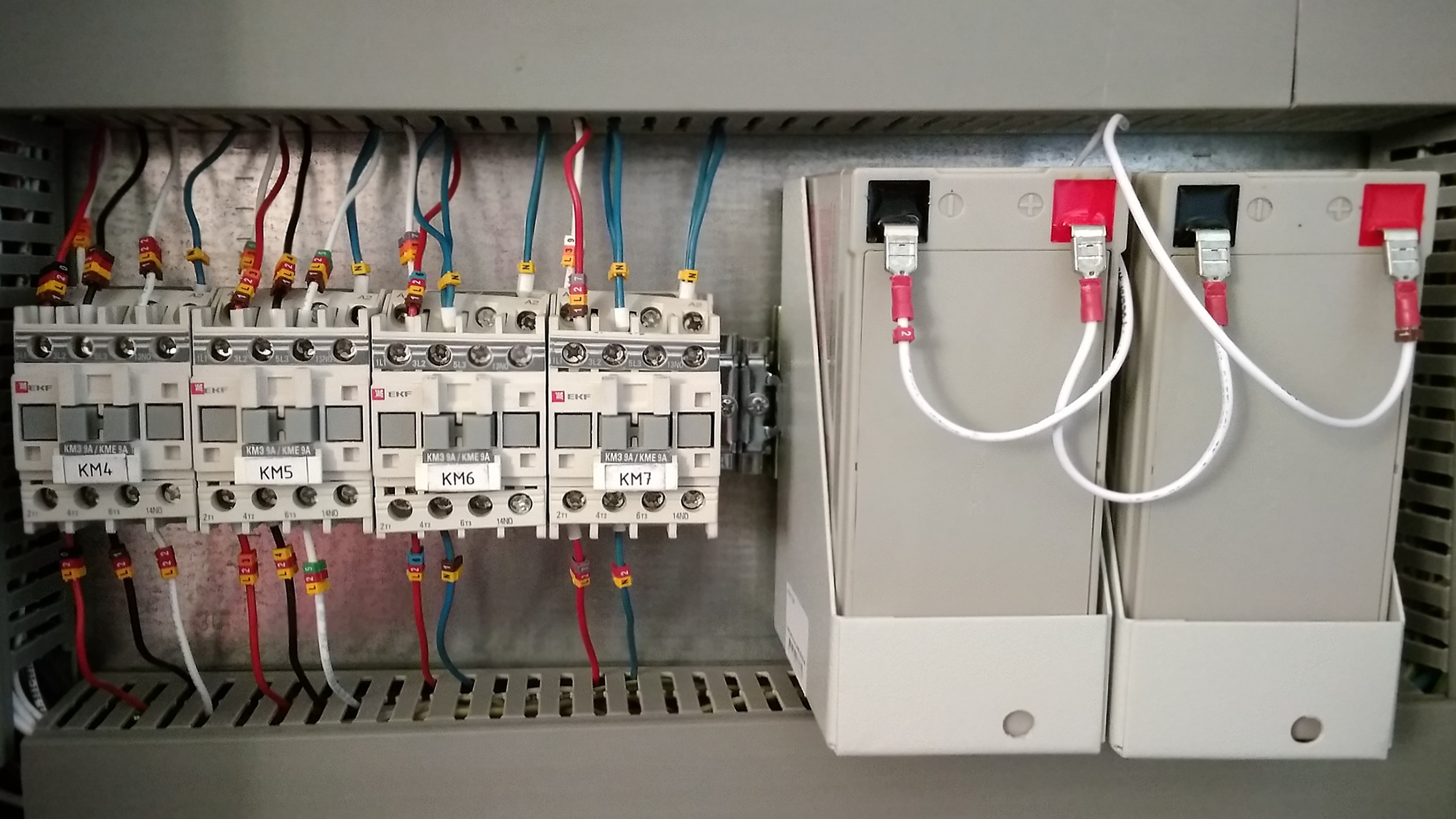

Для реализации данных задач было собрано и смонтировано 3 щита управления вентиляцией. В качестве головного устройства щитов, был использован контроллер программируемый логический - SEGNETICS SMH4.

Посредствам щитов были реализованы следующие функции:

  • контроль над оборудованием, входящим в состав системы вентиляции, таким как: воздушные заслонки, датчики перепада давления, регулирующие клапаны теплоносителя, насосы системы воздухонагрева, температурные датчики, датчики давления теплоносителя, вентиляторы;
  • защита кабелей и агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания
  • обеспечение индикации, которая отображает состояние системы: наличие общего питания, аварии, индикация работы вентиляторов и насосов. Также была реализована возможность переключения режимов работы клапанов, вентиляторов и насосов между автоматическим и ручным режимами;
  • контроль показаний датчиков температуры: на входе в приточную установку, до и после воздухонагревателя, в помещении;
  • контроль над степенью загрязнения фильтров, посредством датчиков перепада давления;

Для прокладки кабельных трасс от мест установки щитов управления до установок вентиляции был смонтирован кабельный лоток. Для разграничения силовых и слаботочных кабельных трасс был использован разделитель. В целях безопасности, кабельный лоток был заземлен.

Также была предусмотрена и реализована функция отключение электропитания при возникновении пожара.

Для управления воздушными завесами, на соответствующие ворота были установлены дверные концевые выключатели Sonniger.

Сотрудниками НПО "Кедр" был выполнен полный цикл работ: от заказа и доставки материалов и оборудования до проведения пуско-наладочных работ и сдачи системы в эксплуатацию.

Результат

В результате выполненных работ, построена система позволяющая обеспечивать надлежащие условия движения воздуха в помещении.
