Департамент здравоохранения администрации Владимирской области

СОТ

Задача

Оборудовать охраняемую территорию заказчика системой охранного телевидения.

Видеонаблюдение Видеонаблюдение

Объект

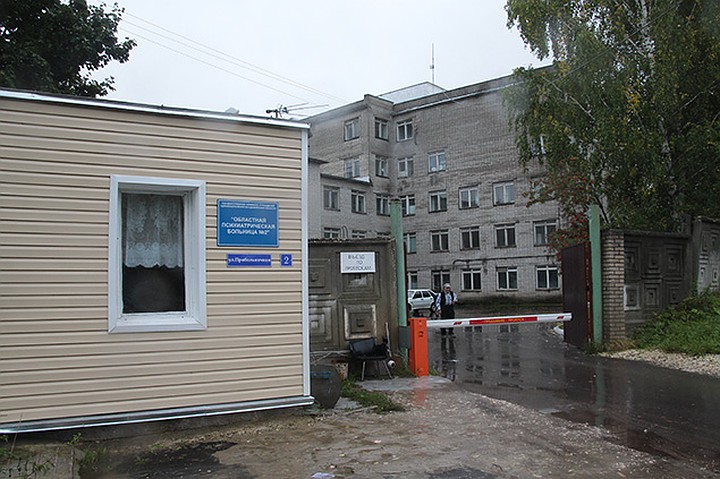

ГКУЗ ВО «Областная психиатрическая больница №2»
О заказчике
Департамент здравоохранения администрации Владимирской области
Реализация

Объект оборудуется системой охранного телевидения на базе оборудования и программного обеспечения т.м. Praxis.
Устанавливаемые уличные IP-камеры оборудованы вариофокальными объективами, что позволяет по месту настроить углы обзора видеокамер в точном соответствии с требованиями Заказчика к зонам обзора.
Так как IP-камеры удалены от места установки шкафа СОТ с головным оборудованием на расстояние более 100 м (максимальная длина кабельной линии стандарта Ethernet), то на территории больницы предусматриваются промежуточные узлы коммутации.

В качестве промежуточных узлов коммутации используются:

  • готовые комплекты TFortis PSW-2G8F-Kit (состоящие из уличных шкафов TFortis CrossBox-2 и двух коммутаторов TFortis PSW-1G4F);
  • коммутатор TFortis PSW-2G4F, установленный в уличном шкафу TFortis CrossBox-1;
  • коммутатор TFortis PSW-1G4F-UPS .

Все коммутаторы TFortis позволяют организовать питание IP-камер по технологии PoE (Power over Ethernet – передача данных и питания по одному информационному кабелю).
Для объединения промежуточных узлов коммутации в единую информационную сеть предусматриваются оптические линии связи одномодовым самонесущим кабелем ОСД-1х4А-6.
Связующим звеном информационной сети СОТ является гигабитный управляемый коммутатор DGS-1210-10/F1A.
Для включения оптических линий связи непосредственно в коммутаторы предусмотрены комплекты SFP-модулей TBSF-13-3-12gSC-3i 1310 / TBSF-15-3-12gSC-3i 1550, поддерживающие технологию WDM (одновременная передача нескольких информационных потоков по одному оптическому волокну на разных несущих частотах).
В качестве регистрирующего оборудования СОТ используется 32-канальный сетевой IP-видеорегистратор VDR-8832IP.
Кроме того, согласно ТЗ предусматривается установка на некоторых опорах светодиодных прожекторов FAD-0013-50 00-00001796 со встроенными регулируемыми датчиками движения.
Прожекторы подключаются к сущ. на опорах кабельным линиям наружного освещения, кроме опор 6 и 32, на которых отсутствуют линиям наружного освещения. Для данных опор предусматривается прокладка самонесущего изолированного провода СИП-4 2х16 до ближайших опор, на которых имеются кабельные линии наружного освещения.

Общая протяженность кабельных трасс составила порядка 3000 метров.

Результат

В результате Заказчик получил полный контроль за охраняемой территорией, что позволяет оперативно принимать решения при возникновении внештатных ситуаций.
