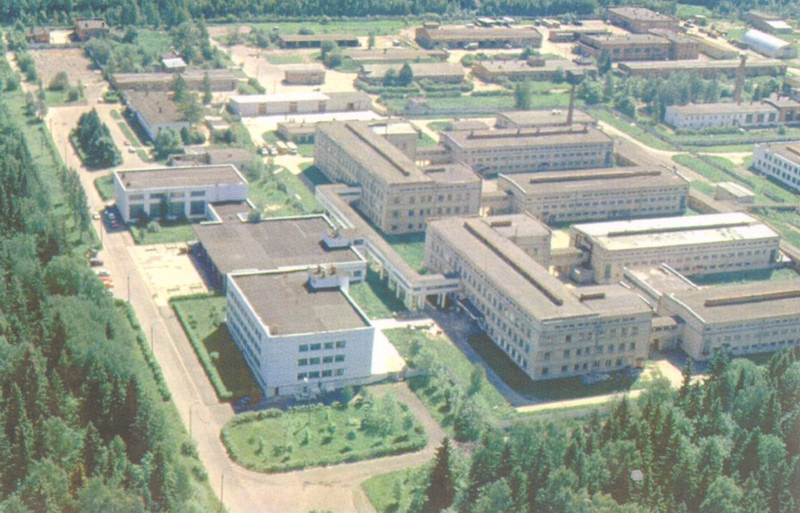

«Федеральный центр охраны здоровья животных» (ФГУ «ВНИИЗЖ»)

ОПС СОУЭ

Задача

Выполнить проектирование системы охранно-пожарной сигнализации (ОПС) и системы оповещения и управления эвакуацией здания корпуса №7 (аптечный склад) ФГУ «Федеральный центр охраны здоровья животных» (ФГУ «ВНИИЗЖ»).

ОПС ОПС СОУЭ СОУЭ

Объект
Корпус №7 (аптечный склад)
О заказчике
«Федеральный центр охраны здоровья животных» (ФГУ «ВНИИЗЖ»)
Реализация

Разработка проектной документации включала в себя предпроектное обследование здания, сверку соответствия фактического назначения помещений представленной экспликации, корректировку представленных Заказчиком планов помещений в связи с прошедшими перепланировками, выбор типов пожарных извещателей с учетом назначения помещений, архитектурных и технологических особенностей и видов пожарной нагрузки, подготовку эскизных планов размещения оборудования, согласование с Заказчиком эскизных планов, качественного и количественного состава оборудования и способов прокладки кабельных трасс.
В качестве основного оборудования для защиты объекта был выбран приемно-контрольный прибор "Сигнал-20П SMD" производства ЗАО "НВП "Болид". Проектом предполагается включение этого прибора в уже имеющуюся на объекте интегрированную систему охраны "Орион", ранее спроектированную специалистами ООО "НПО "Кедр".
В связи с тем, что преобладающим фактором пожара в большинстве защищаемых помещений является дым, для защиты помещений предусматриваются дымовые пожарные извещатели. Также в здании есть несколько помещений категории А по пожарной опасности. Данные помещения, согласно нормативной документации, не подлежат защите автоматическими установками пожаротушения (площадь каждого из них менее 300 кв. м), поэтому было принято решение об установке в них тепловых максимально-дифференциальных извещателей и извещателей пламени. Такое решение обеспечивает контроль сразу двух факторов пожара - выделения тепла и наличия открытого пламени. Это позволяет существенно повысить пожарную безопасность данных помещений.
Также все помещения здания защищаются от несанкционированного проникновения охранными извещателями различного функционала.
В здании, согласно нормативным документам, была предусмотрена система оповещения и управления эвакуацией второго типа, включающая в себя установку звуковых пожарных оповещателей и световых табло "ВЫХОД". Запуск СОУЭ осуществляется с помощью выходных реле приемно-контрольного прибора "Сигнал-20П SMD". Размещение звуковых оповещателей произведено согласно акустическому расчету с учетом геометрии помещений и направления распространения звука.
Головное оборудование корпуса №7 подключается к существующему головному оборудованию интегрированной системы охраны "Орион" института с помощью проводного интерфейса RS-485 компании "Болид".
Предусматривается подключение оборудования системы ОПС и СОУЭ к резервированному источнику электропитания производства компании "Болид" с резервированием от аккумуляторных батарей. Выбор характеристик и количества аккумуляторных батарей обоснован приведенным в проекте расчетом электропитания оборудования.
Прокладка кабельных линий осуществляется: за подвесным потолком - в гофрированных ПВХ трубах и металлорукаве, по стенам - в пластиковых кабельных коробах.

Особенности

Применение на защищаемом объекте интегрированной системы охраны "Орион" дало возможность создания централизованной системы защиты объекта путем добавления к уже установленным системам вновь устанавливаемых в качестве дополнительных "модулей". Таким образом, Заказчик имеет возможность контроля всех систем охраны объекта с одного рабочего места оператора системы "Орион". Тот факт, что системы охраны строятся на оборудовании одного производителя облегчает эксплуатацию и техническое обслуживание системы, а также ускоряет процесс проектирования и монтажа новых охранных систем на объекте.

Результат

В результате проведения проектных работ Заказчику был передан рабочий проект системы охранно-пожарной сигнализации и системы оповещения и управления эвакуацией помещений корпуса №7 (аптечного склада).
Общий состав проекта:

  • планы размещения оборудования и проводок;
  • структурная схема системы;
  • схемы подключения оборудования;
  • чертеж размещения головного оборудования;
  • спецификации оборудования и материалов;
  • пояснительная записка;
  • таблица адресов и размещения извещателей;
  • таблица конфигурирования прибора "Сигнал-20П SMD";
  • сметная документация.
