МБДОУ «Центр развития ребенка детский сад №3»

Системы безопасности

Задача

Оснастить МБДОУ «Центр развития ребенка детский сад №3» системами автоматической пожарной сигнализации и оповещения и управления эвакуацией при пожаре.

ОПС ОПС АУПТ АУПТ

Объект
МБДОУ «Центр развития ребенка детский сад №3»
О заказчике
МБДОУ «Центр развития ребенка детский сад №3»
Реализация

Система пожарной сигнализации

Система пожарной сигнализации была построена с целью выполнения следующих основных задач:

  • своевременное и достоверное обнаружение пожара;
  • сбор, обработка и представление информации дежурному персоналу;
  • взаимодействие с другими системами противопожарной защиты (формирование необходимых инициирующих сигналов управления) и инженерными системами объекта.

Система пожарной сигнализации объекта выполнена на базе адресного оборудования ИСО «Орион» производства ЗАО НВП «Болид». На объекте были смонтированы точечные дымовые извещатели ПИ ДИП-34А-03 и ДИП-34А-04, кроме помещений приготовления пищи (кухни), которые были оборудованы точечными тепловыми ПИ С2000-ИП-03. Извещатели ДИП-34А-03, ДИП-34А-04, С2000-ИП-03 циклически измеряют параметры окружающей среды (оптической плотности в дымовой камере, температуры) и передают в контроллер С2000-КДЛ, который и принимает решение о пожаре на основе полученных от извещателей данных. Для ручного формирования тревожного сигнала при визуальном обнаружении пожара человеком используются ручные ПИ ИПР 513-3АМ исп.01.
Передача тревожных извещений в подразделение пожарной охраны осуществляется в автоматическом режиме посредством существующей объектовой станции ПАК «Стрелец-Мониторинг», к которой подключается сигнально-пусковой блок С2000-СП2.

Система оповещения и управления эвакуацией при пожаре

На данном объекте СОУЭ подразумевает речевой (передача специальных текстов) и световой (световые оповещатели «ВЫХОД») способ оповещения.
Речевое оповещение о пожаре осуществляется через настенные речевые оповещатели WP-03T (1/2 Вт) и WP-06T (1,5/3/6 Вт).

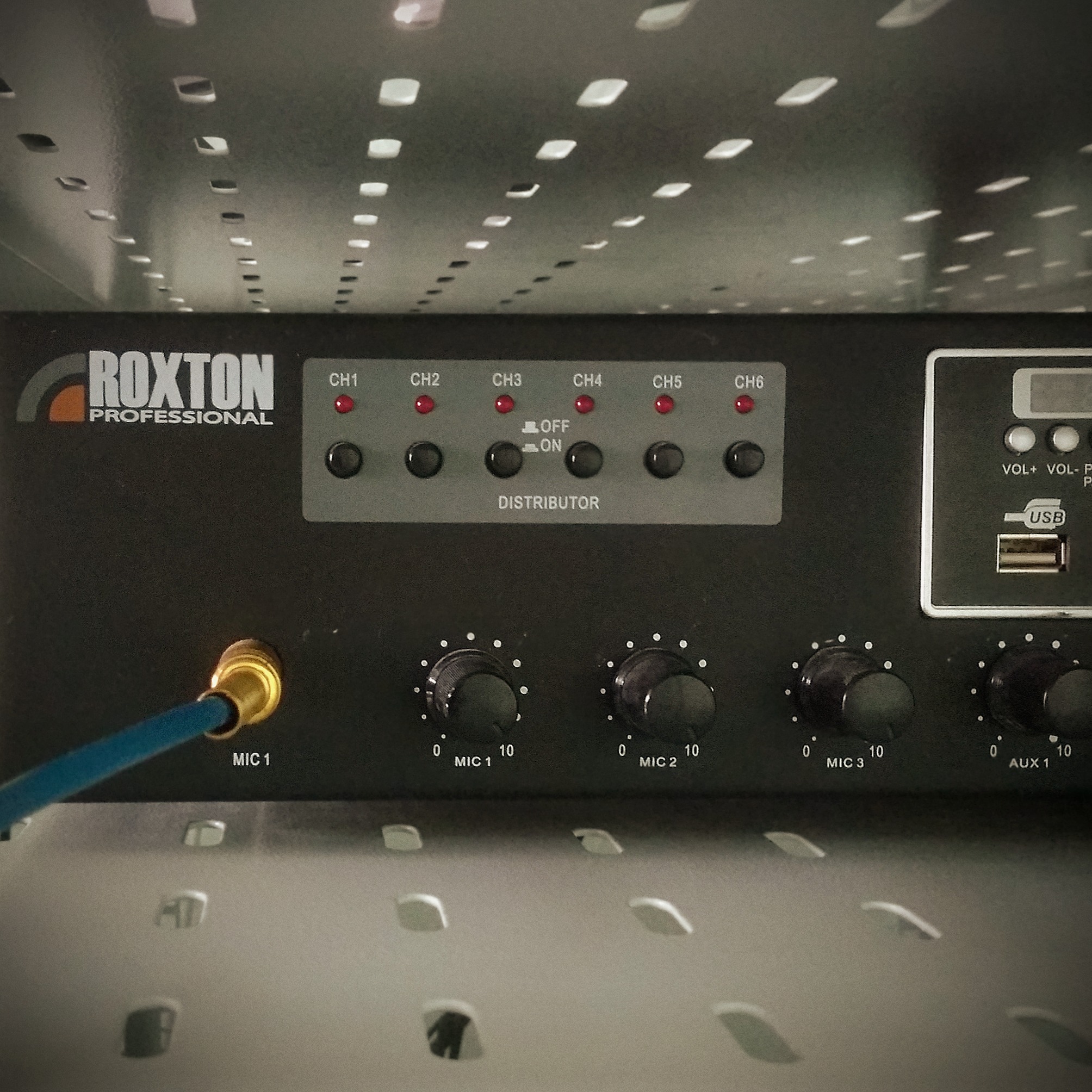

Центральным элементом СОУЭ является комбинированная система аварийного оповещения и трансляции (моноблок) SX-240, которая представляет собой устройство, совмещающее в себе функции 5-ти зонного трансляционного усилителя, блока цифровых сообщений, блока автоматического контроля линий. Встроенный модуль тревожных сообщений, предназначен для автоматического аварийного оповещения. Модуль позволяет записывать и хранить в цифровом виде речевое сообщение длительностью до 60 секунд. При поступлении на вход данного блока сигнала типа сухой контакт от блока С2000-СП2, автоматически включается селектор и происходит запуск блока цифровых сообщений.

Центральным элементом проектируемой системы является пульт контроля и управления охранно-пожарный С2000М исп.02 предназначенный для работы в составе адресной системы охранно-пожарной сигнализации и управления противопожарным оборудованием. Совместно с приборами ИСО «Орион» он может выполнять функции блочно-модульного прибора приемно-контрольного охранного и пожарного, прибора управления световым и звуковым оповещением, отключением вентиляции, инженерными системами здания.

Особенности

Так как некоторые двери оборудованы СКУД, то необходимо было предусмотреть их разблокировку при пожаре. Разблокировка дверей СКУД осуществляется включением в цепь питания электромагнитного замка последовательно: релейного выхода сигнально-пускового блока С2000-СП2; устройства ручной разблокировки двери ST-ER115.

Результат

Результатом стала возможность оперативного обнаружения и ликвидации очагов возгорания, а также своевременное оповещение персонала о факте возгорания.
