Автоматизация систем вентиляции и отопления склада

Задача

Автоматизировать системы вентиляции центрального складского комплекса.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

Система вентиляции представляет из себя 2 установки приточного воздуха с комперссорно-конденсаторными агрегатами и 1ой вытяжной установкой.

Система автоматического управления и регулирования вентиляции обеспечивает:

  • автоматическое включение и контроль работы приточных вентиляторов;
  • автоматическое включение и контроль работы вытяжного вентилятора;
  • автоматическое регулирование температуры приточного воздуха;
  • защиту калорифера от замораживания;
  • управление исполнительными механизмами воздушных заслонок;
  • управление и сигнализацию работы циркуляционных насосов систем воздухонагрева;
  • контроль перепада давления на фильтрах, на приточных и вытяжных вентиляторах.

В ходе реализации проекта было собрано согласно проектной документации 5 шкафов управления:

  • для управления установками приточного воздуха - 2 шт.;
  • для управления вытяжной установкой - 1 шт.;
  • для управления компрессорно-конденсаторными агрегатами установок приточного воздуха - 2 шт.;

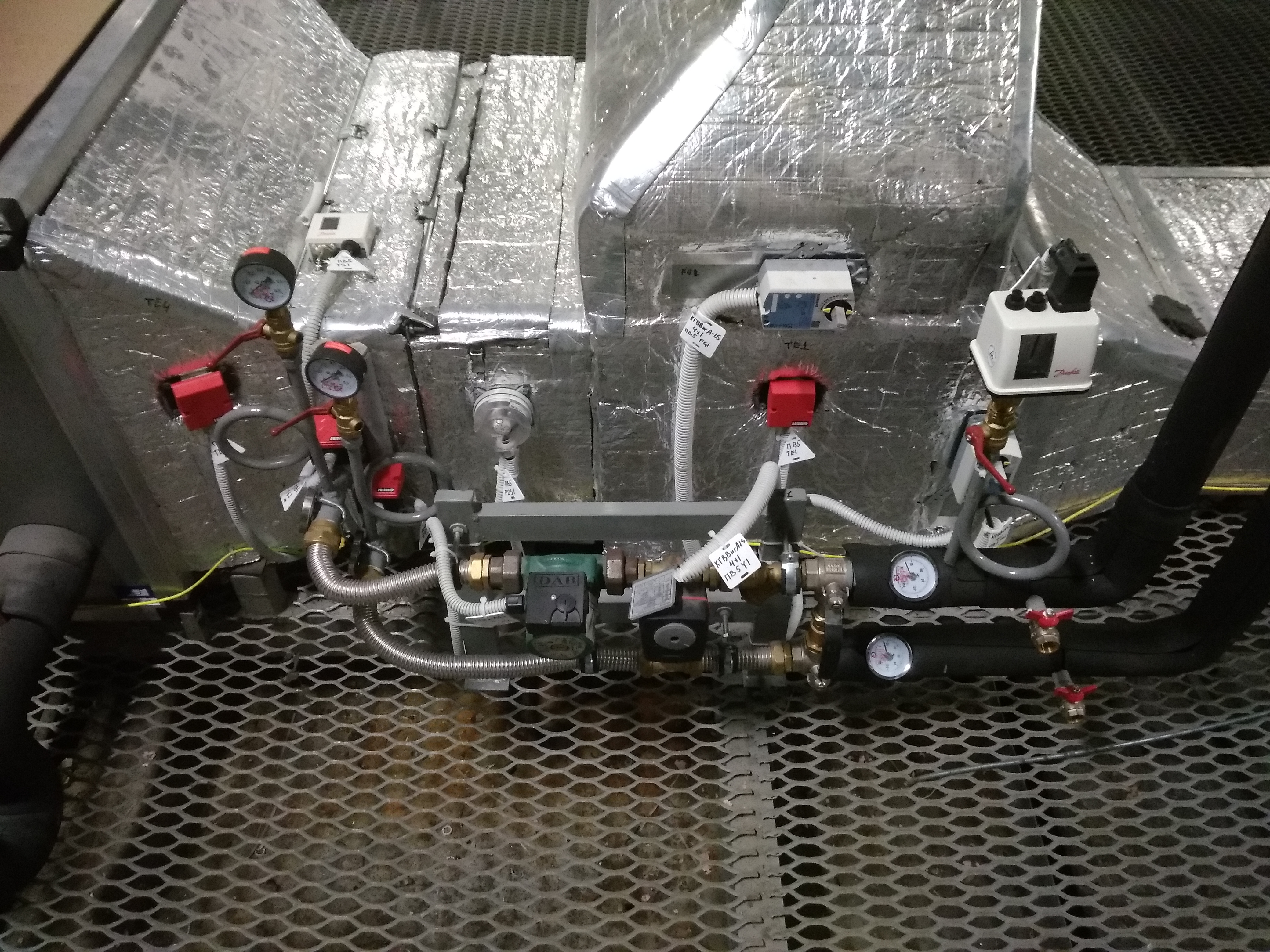

Также были смонтированы датчики температуры, датчики перепада давления - для контроля состояния фильтров и вентиляторов, датчики контроля давления теплоносителя, манометры. Проложены сигнальные и питающие кабельные линии, лотковые трассы и кабель каналы. Обеспечено питание установок и шкафов управления. Обеспечено резервное питание шкафов управления.

Общая логика работы системы обеспечивает поддержание и регулирование температуры приточного воздуха на выходе из канальной приточной установки, в диапазоне от +6 до +10 градусов Цельсия. Температура в помещениях склада не должна превышать +5-6 градусов Цельсия. Регулирование температуры приточного воздуха корректируется по температуре воздуха в помещениях склада.

Также рамками данного проекта предусматривалась автоматизация воздушных завес над гейтами помещения склада. Включение\ выключение воздушных завес обуславливается срабатыванием установленного дверного концевого выключателя Doorstop LS-11. Для каждой завесы предусмотрен шкаф управления с автоматическим выключателем, расцепителем и модульным контактором.

Сотрудниками НПО "Кедр" была произведена закупка материалов, обеспечена своевременная их доставка на объект, выполнен полный комплекс монтажных и пусконаладочных работ.

Результат

В результате выполнения работ, системы вентиляции, на выходе из канальной установки, автоматически поддерживают температуру в диапазоне от +6 до +10 градусов Цельсия .
