Подключение к сети проводного вещания

Задача

Подключить здание центрального складского комплекса к сети проводного радиовещания;

Системы радиосвязи Системы радиосвязи

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

Объект представляет собой реконструироемое здание ангарного типа.

Проектом предусматривалось подключение 23 абонентов к сети радиовещания.

На кровле здания, в самой высокой точке, установлены две антенны, ориентированные в направлении соответствующих сигналов:

  • антенна УКВ/FM-диапазона «Rexant 34-0555»;
  • антенна «KP15-1700/2700»;

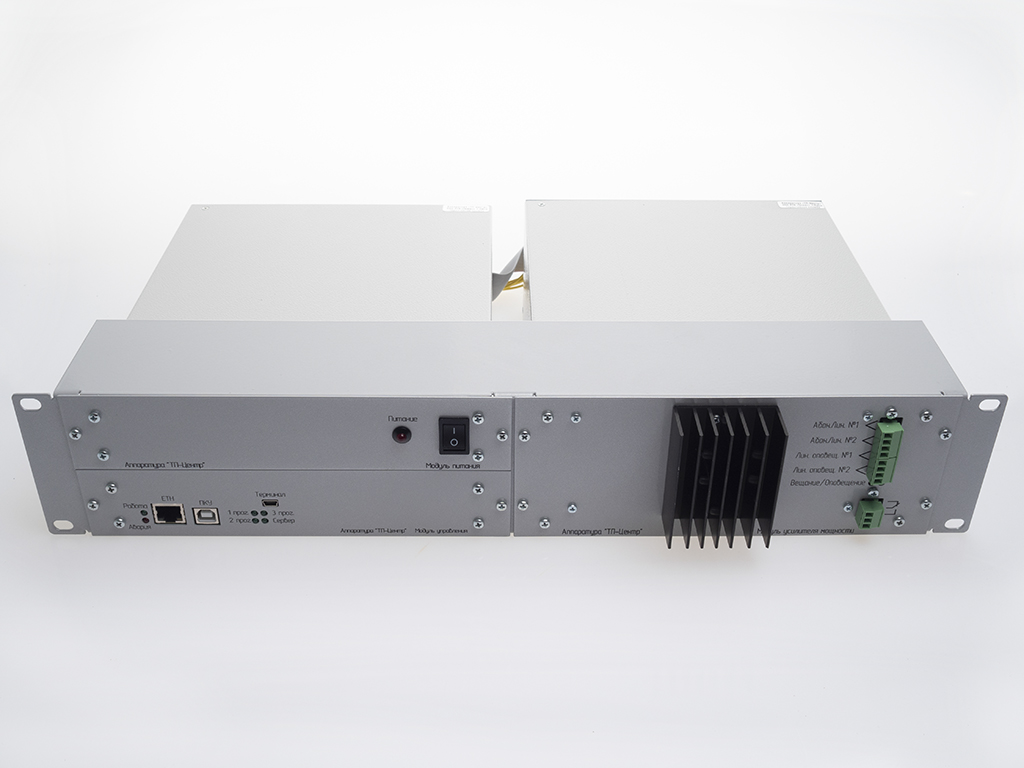

От антенны «Rexant 34-0555» три программы эфирного радиовещания поступают на вход трехпрограммного радиотрансляционного узла «БПР2-BF3/50 АВТ2», откуда посредствам линий связи поступают на абонентские устройства «Нейва АГ-306».

При помощи антенны «KP15-1700/2700» осуществляется связь блока «БПР2-BF3/50 АВТ2» с оборудованием мониторинга и управления. Антенна подключается к USB модему «МТС 827F», включаемому в Wi-Fi роутер «ZYXEL Keenetic 4G», к которому подключается радиотрансляционный узел «БПР2-BF3/50 АВТ2».

При получении от центральной станции проводного вещания команды включения оповещения на линию оповещения подается сигнал первой программы. При этом по всем трем программам начинает транслироваться сигнал первой программы. Вместе с этим включается реле «сухого» контакта. Этот сигнал может быть использован для управления сторонней аппаратурой.

Прибор «БПР2-BF3/50 АВТ2» имеет функцию контроля линий громкоговорителей, также на центральной станции проводного вещания г. Владимира производится круглосуточный мониторинг параметров системы объекта.

Работа «БПР2-BF3/50 АВТ2» происходит в автоматическом режиме и не требует вмешательства персонала.

Особенности

Конструкция прибора «БПР2-BF3/50 АВТ2» предусматривает возможность подключения к нему аппаратуры ГО ЧС и системы оповещения и управления эвакуацией здания.

Система питания аппаратуры рассчитана таким образом, что при отключении электропитания на объекте, система сохраняет работоспособность в течении одного часа и тридцати трех минут.

Результат

В результате Заказчик получил подключенное к сети радиовещания здание.
