ГБУ «Владупрадор»

Транкинговая радиосвязь MPT

Задача

Создание сети производственно-технологической радиосвязи для подразделений Управтодора по Владимирской области на базе оборудования MPT1327.

Системы радиосвязи Системы радиосвязи

О заказчике
ГБУ «Владупрадор»
Реализация

Для нужд дорожно-строительных управлений была смонтирована и запущена система транкинговой радиосвязи на базе оборудования MPT1327.
Транкинговая связь — разновидность наземной подвижной инфраструктуры коммуникаций радиально-зонового типа. Функционирует за счет распределения каналов ретрансляторов между абонентами в автоматическом режиме. Свободный канальный ресурс выделяется для конкретного абонента на период подключения.
Основные элементы системы: базовая станция, ретрансляторы, абонентские терминалы.
Осуществлено сопряжение системы с сетью связи общего пользования.

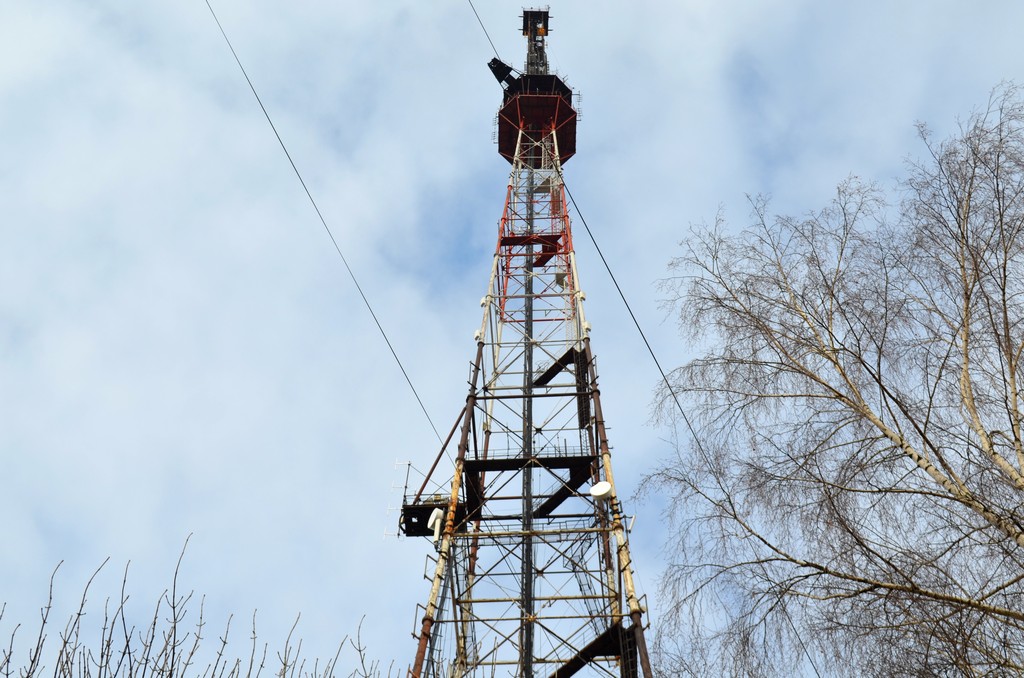

4х канальная базовая станция была установлена во Владимире на телевизионной металлической опоре. Высота подвеса приемо-передающих антенн 145 метров над уровнем моря, что позволило обеспечить устойчивую радиосвязь в радиусе 80-100 км от г.Владимира для автомобильных радиостанций и до 60 км для портативных.
Стационарные ретрансляторы были установлены в городах Юрьев-Польский, Александров, Киржач, Петушки, Ковров, Меленках и др.

Состав оборудования базовой станции:

  • контроллер Rohde&Schwarz MMX-8;
  • телефонный коммутатор Верба-Т;
  • ретрансляторы TAIT T-850 4шт;
  • антенны Telewave ANT450D6-9 2шт;
  • комбайнер Telewave M101-450-5TRM.

Абонентское оборудование:

  • автомобильные дуплексные радиостанции TAIT T-752;
  • автомобильные полудуплексные радиостанции Motorola GM1200, GM1280, GM640, GM660;
  • носимые радиостанции GP1200, GP680;
  • антенны автомобильные Maxrad MUF-4303, MWB-1320;
Особенности

Наиболее активное использование созданной системы радиосвязи пришлось на время строительства и ввода в эксплуатацию последней очереди «Южного объезда» г.Владимира, что сыграло существенную роль в повышении эффективности выполнения дорожно-строительных работ.
В рамках проекта осуществлялась установка оборудования на автомобили.
Кроме того, осуществлялось гарантийное и послегарантийное обслуживание.

Результат

Отличительной особенностью стандарта MPT1327 является многоканальность и выделение канала под служебную информацию. Это усложняет оборудование и систему, но вместе с тем, дает возможность увеличить кол-во одновременных вызовов и увеличивает общую надежность системы.
Возможности системы:

  • практически моментальное (в пределах 0,5 секунды), подключение одного абонента к другому;
  • определение приоритетных каналов связи;
  • связь абонентов друг с другом без использования базовой станции;
  • организация групповых, широковещательных, аварийных, задержанных вызовов.
